- 标配21把伺服刀库,快速、简单可靠及寿命长。
- 线性导轨零间隙,圆弧切削,斜面切削,表面纹路较均匀。适用高速运转,且大幅降低机台所需驱动马力。
- 主轴头与立柱最佳的接触比设计(A:B)提供主轴头与主轴在重负荷切削时之刚性并可确保主轴的几何精度。
规格参数表

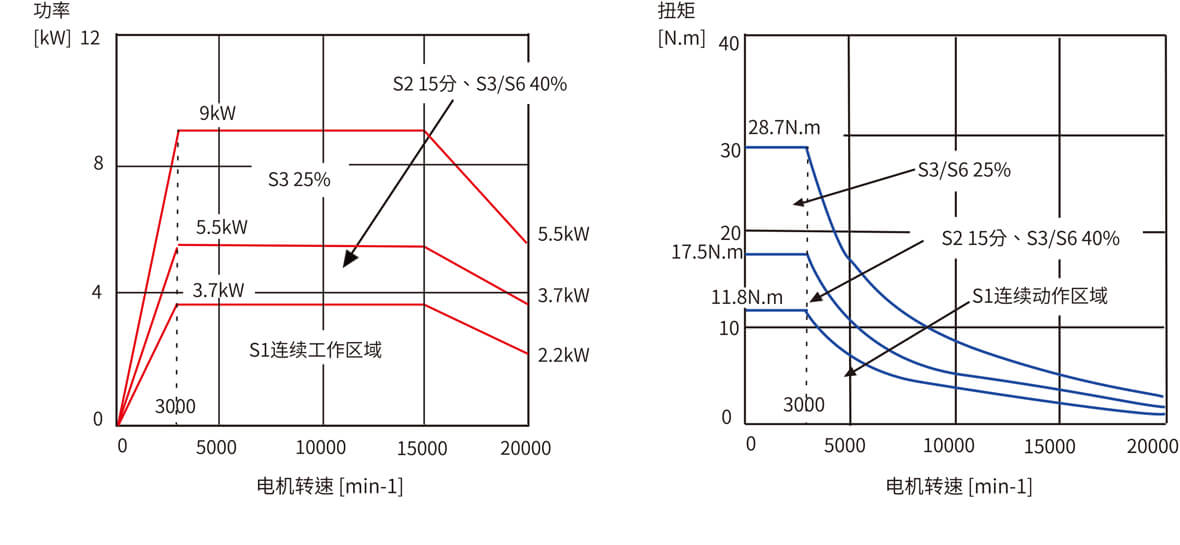

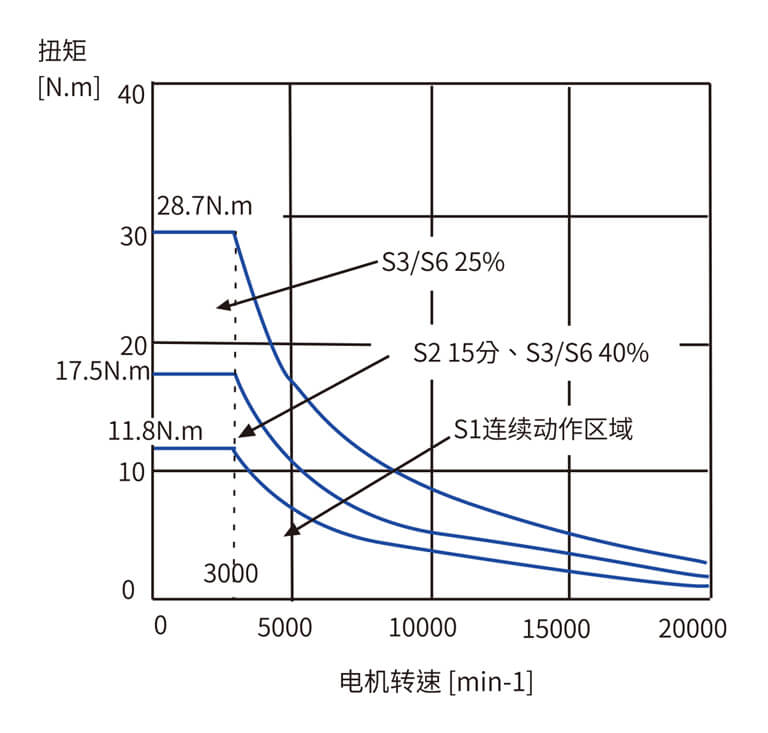

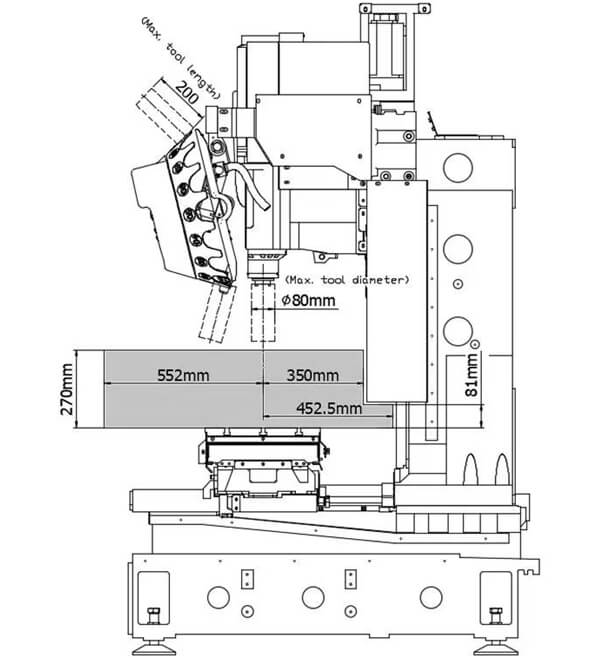

項目 | 單位 | TV-500 | TV-700 |
行程 | |||
X轴行程 | mm | 500 | 700 |
Y轴行程 | mm | 400 | 400 |
Z轴行程 | mm | 350 | 350 |
工作台尺寸 | |||
X工作台面积 | mm | 650x400 | 850x400 |
工作台最大荷重 | kg | 250 | 250 |
T型槽尺寸(宽x槽数x间距) | number | 14x3x125 | 14x3x125 |
主轴 | |||
主轴转速 | rpm | 20000 | 20000 |
主轴形式 | 直结式 | 直结式 | |
主轴马达 | kW | 3.7/5.5 | 3.7/5.5 |
主轴內孔锥孔 | BT30 | BT30 | |
主轴鼻端至工作台距离 | mm | 150-500 | 150-500 |
主轴进给 | |||
快速转速(X,Y,Z) | m/min | 48/48/48 | 48/48/48 |
切削进给速率 | mm/min | 10000 | 10000 |
刀库(可选配) | |||
刀具数量 | 夹臂式21 | 夹臂式21 | |
最大刀具直径/邻刀空直径 | mm | Φ80/Φ80 | Φ80/Φ80 |
最大刀具长度 | mm | 200 | 200 |
最大刀具重量 | kg | 3 | 3 |
精度 | |||
定位精度 | mm | ±0.010 | ±0.010 |
重复定位精度 | mm | ±0.006 | ±0.006 |
其他 | |||
控制器 | kg/cm² | 0i-MF/M80 | 0i-MF/M80 |
气压需求 | kg/cm2 | 6 | 6 |
电力需求 | kVA | 20 | 20 |
机器重量 | T | 2.8 | 3.2 |

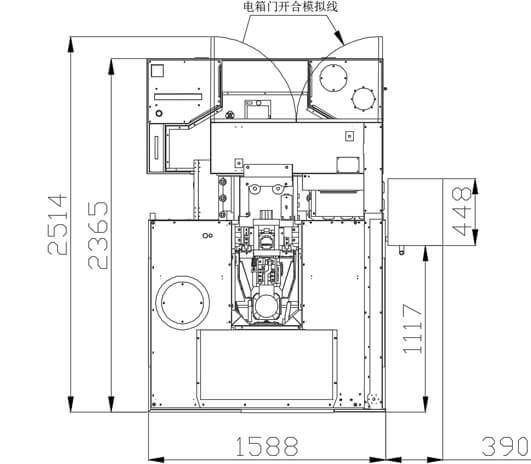

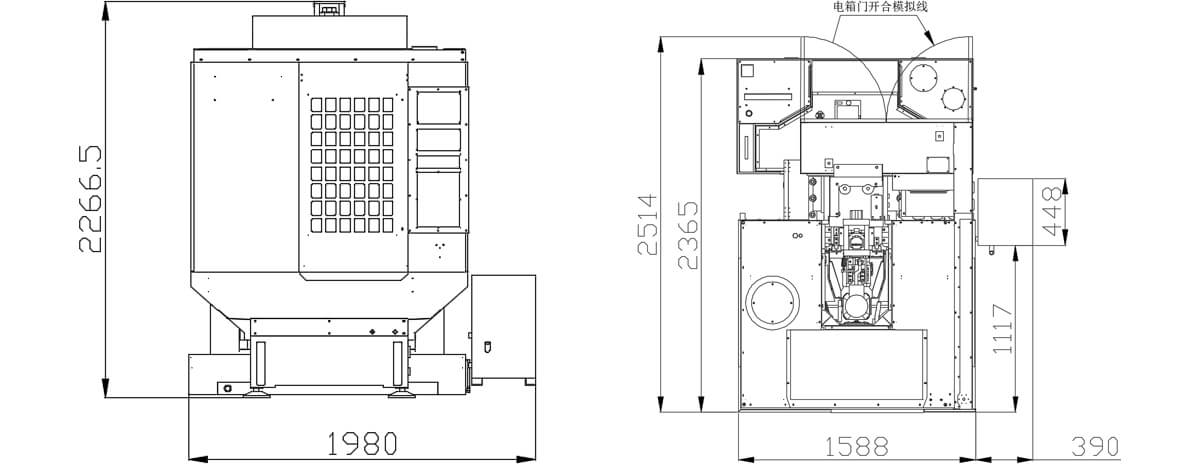

工作台尺寸(X * Y轴)
TV-500 : 650x400mm
TV-700 : 850x400mm
机型 | A | B | C | D | E | F | G | H | I | J | K | T |
TV-500 | 650 | 400 | 75 | 125 | 125 | - | - | 14 | 25 | 10 | 24 | 3 |
TV-700 | 850 | 400 | 75 | 125 | 125 | - | - | 14 | 25 | 10 | 24 | 3 |
机型 | A | D | E | F | G |
TV-500 | 1630 | 2270 | 2270 | 2100 | 350 |
TV-700 | 2050 | 2270 | 2270 | 2100 | 350 |
