广泛应用于大型机械零件、自动化部件、模具模框、模架汽机车零件、航空航天等的重切削和精密加工。

  • 快速进给速度 ( X/Y/Z轴 ):20/20/20m/min
  • 三轴行程 ( X/Y/Z轴 ):1600/900/800mm
  • 短鼻头主轴设计,强度刚性更佳,主轴可选自带环状喷水功能,有效延长刀具寿命。
  • 三轴马达与螺杆采用直接传动设计,无皮带或齿轮驱动造成的噪音、间隙及震动问题,三轴快速位移达到48m/min,可大大节省非加工时间。
  • 采用加大电机,并自带刹车伺服马达直接驱动,执行高速铣削或是钻孔时,稳定可靠。


规格参数表

項目 單位 CV-1690B
行程
X轴行程 mm 1600
Y轴行程 mm 900
Z轴行程 mm 800
工作台尺寸
X工作台面积 mm 1800x900
工作台最大荷重 kg 2000
T型槽尺寸(宽x槽数x间距) number 22x5x160
主轴
主轴转速 rpm 8000
主轴形式   皮带式
主轴马达 kW 15/18.5
主轴內孔锥孔   BT50
主轴鼻端至工作台距离 mm 200-1000
主轴进给
快速转速(X,Y,Z) m/min 20/20/20
切削进给速率 mm/min 10000
刀库(可选配)
刀具数量   刀臂式24
最大刀具直径/邻刀空直径 mm Φ110/Φ200
最大刀具长度 mm 350
最大刀具重量 kg 15
精度
定位精度 mm ±0.01
重复定位精度 mm ±0.005
其他
控制器   0i-MF/M80
气压需求 kg/cm2 6
电力需求 kVA 50
机器重量 T 15

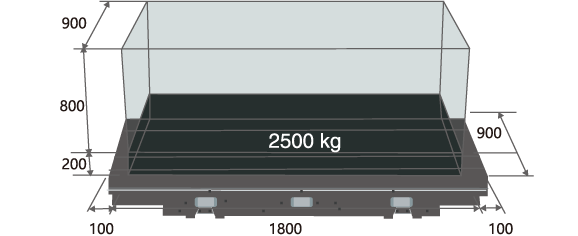

CV-1690 工作台尺寸(X*Y轴)
1800x900mm

机型 A B C D E F G H I J K T
CV-1690B 2000 900 130 160 160 160 160 22 39 17 37 5
机型 A C D E F H I
CV-1690B 5200 800 3465 3465 3710 800 900
