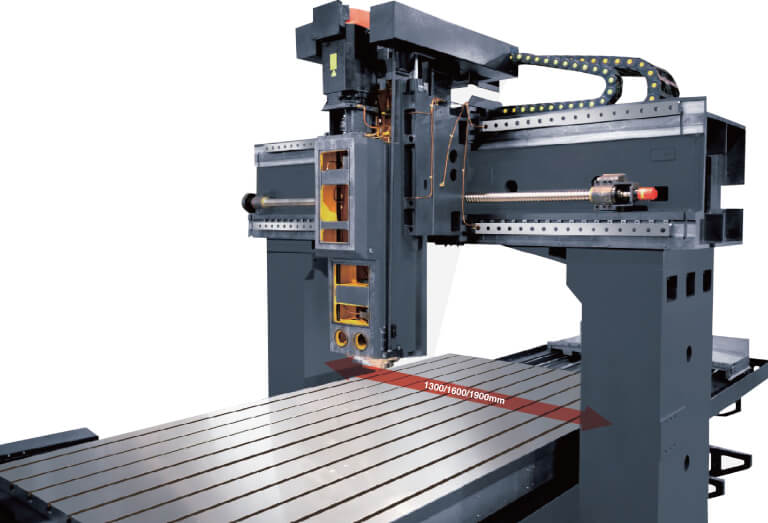

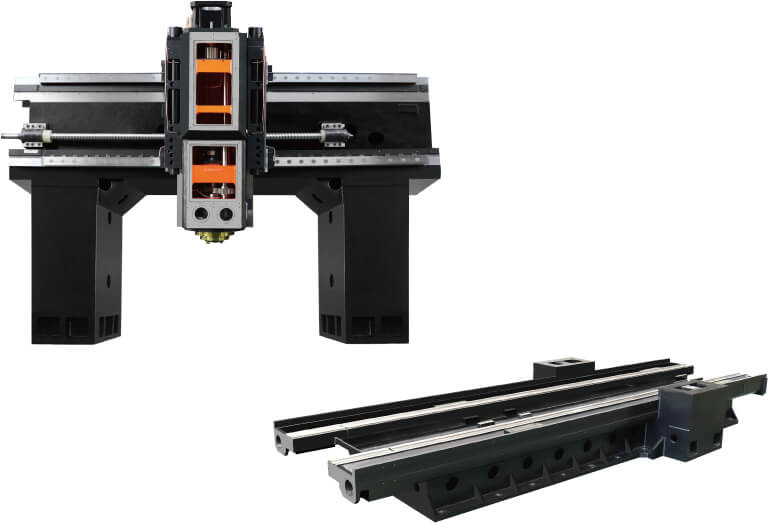

- 一体式铸件床身及门桥，提供稳定的刚性结构。
- Z轴标配线轨、直接式主轴、行程800mm，亦可选配齿轮头。
- 主轴对称式设计，搭配双平衡杆，上下快速响应。
- 秉承德扬传统的结构设计，坚持用最佳的材料和零部件作为产品高精度基础，以厚实与合理的轻量化设计兼顾的原则，为产品创造出高速切削时所需的高刚性、高稳定性。
规格参数表
| 項目 | 單位 | GSA-2518 |
| 行程 | ||
|
X轴行程 |
mm | 2500 |
| Y轴行程 | mm | 1800 |
| Z轴行程 | mm | 800 |
|
主轴鼻端至工作台面距离 |
mm | 200-1000 |
|
双柱间距离 |
mm | 1900 |
| 工作台尺寸 | ||
|
工作台尺寸(X方向) |
mm | 2520 |
|
工作台尺寸(Y方向) |
mm | 1610 |
| 工作台最大荷重 | kg | 8000 |
| 主轴 | ||
| 主轴转速 | rpm | 6000 |
| 主轴形式 | 齿轮式 | |

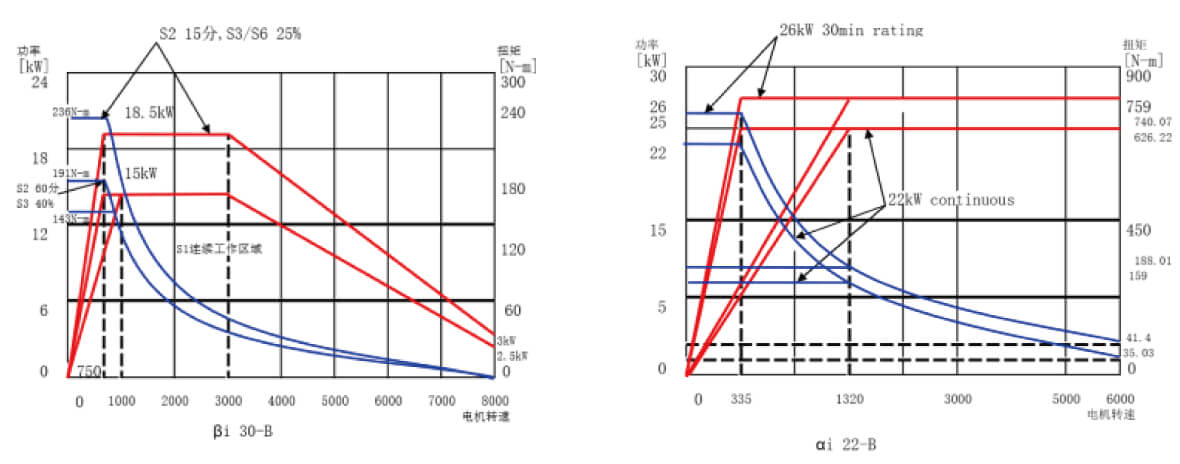

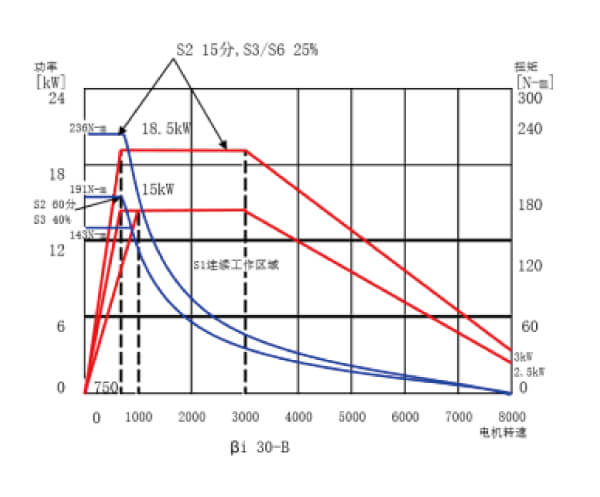

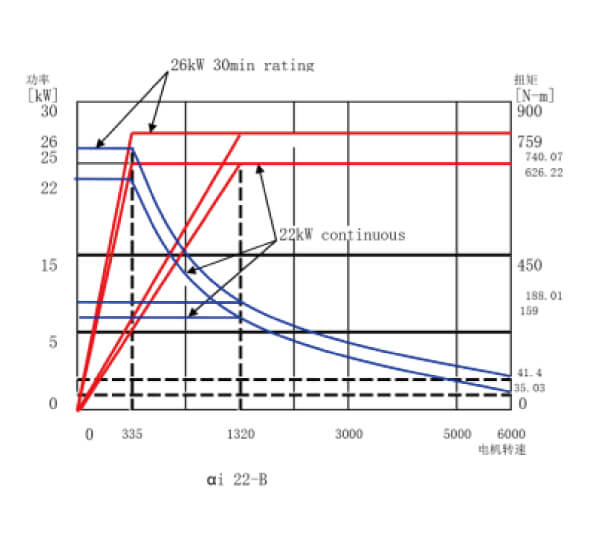

| 主轴马达 (连续/30分) | kW | 15/18.5 |
|
主轴内孔规格 |
#ISO | BT50(ISO50) |
| 主轴进给 | ||
|
快速进给速率X轴 |
mm/min | 15000 |
|
快速进给速率Y轴 |
mm/min | 15000 |
|
快速进给速率Z轴 |
mm/min | 12000 |
| 切削进给速率 | mm/min | 1~6000 |
| 刀库 | ||
|
刀库容量 (选配项) |
24/32 | |
|
最大刀具直径/鄰刀空 |
mm | Φ110/Φ200 |
|
最大刀具长度 |
mm | 400 |
| 最大刀具重量 | kg | 15 |
| 精度 | ||
| 定位精度 | mm | ±0.010 |
| 重现精度 | mm | ±0.006 |
|
一般规格 |
||
|
电力需求 |
kVA | 60 |
|
气压压力需求 (最少) |
kg/cm² | 6 |
|
油压箱容量 (油压泵) |
I/kW | 液压站 |
|
润滑油箱容量 |
I | 6 |
|
切削液容量 (切削液泵) |
I | 550 |
|
机器净重 |
T | 23 |
| 机型 | A | B | C | D | E | F | G | H | I |
| GSA-2518 | 3300 | 4100 | 7500 | 5000 | 4500 | 2520 | 1610 | 200 | 8 |
