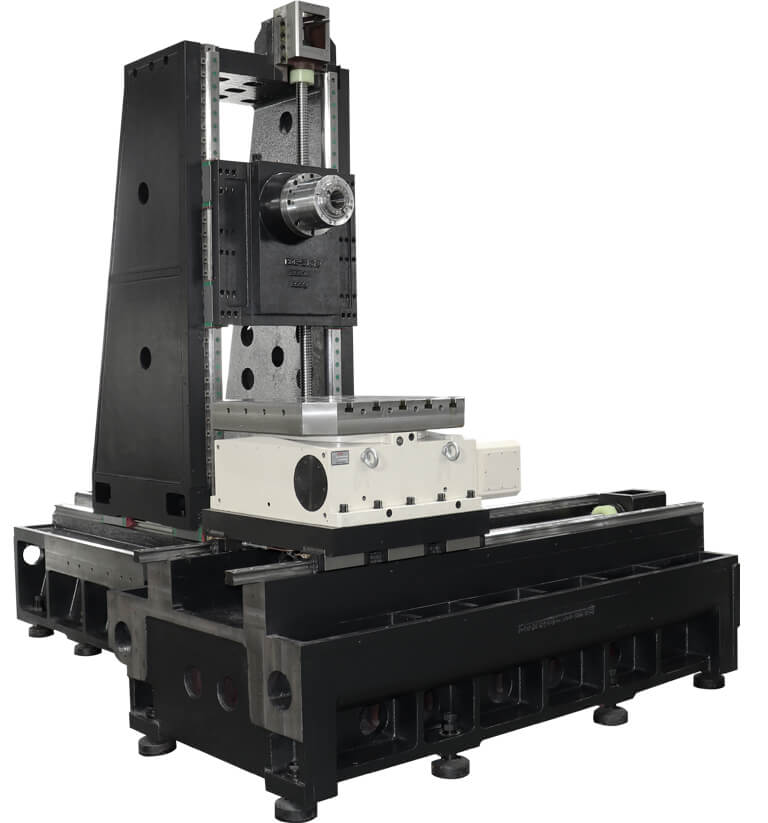

- 承袭德扬立加刚性设计,搭配米汉纳 铸造机身,提供稳固的加工切削刚性。
- 主轴标准配置环状喷水功能,切削液功能,以及内部气幕负压设计,让切削刀具获得有效冷却,大幅延长刀具的使用寿命,同时保持长期主轴运转的可靠性。
- 标准采用皮带式主轴,兼具刚性与速度需求的切削性能也可选配电主轴做高速精切削的应用。
- 全系列标配BBT50主轴,稳定可靠。

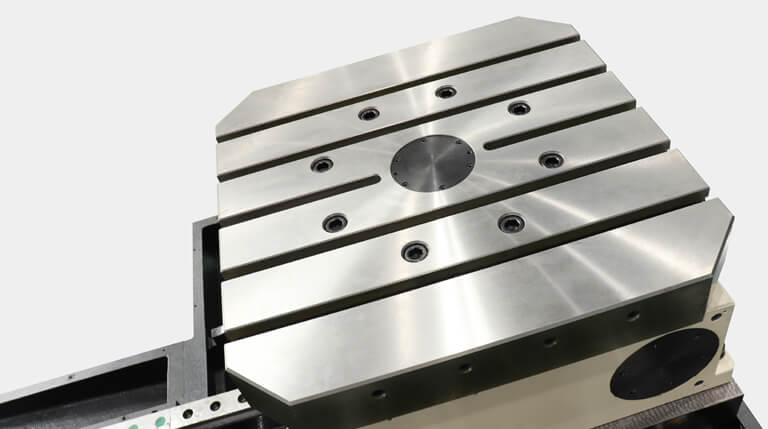

- 全系列配备YRT的精密研磨工作台,连续分度0.001度,提供精密的加工基准台面。

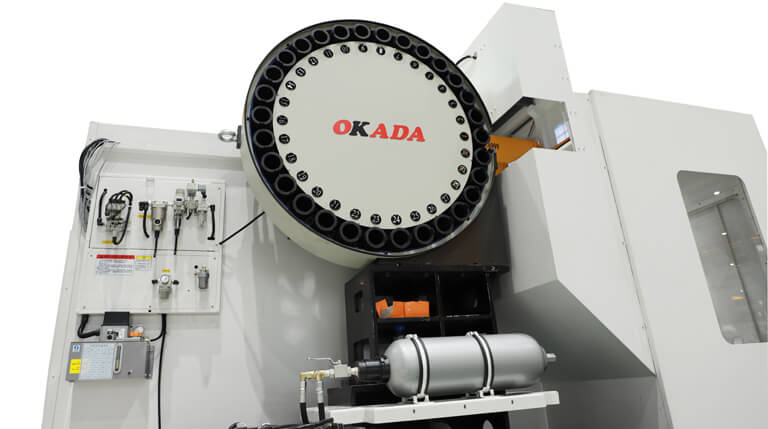

- 标准30把圆盘式自动换刀机构,充分满足复杂零件加工,刀具变换的需求。

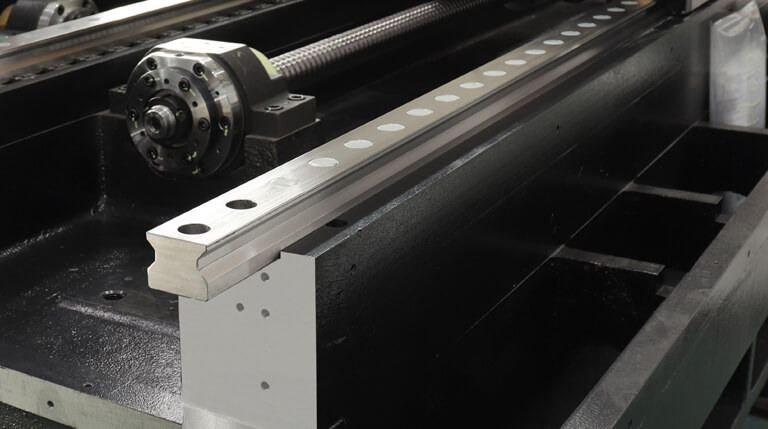

- 一体式床身铸件,驱动、线轨完美形成一个封闭型的结构,在轴向移动时,除了顺畅的运行更添加了刚性。
规格参数表
項目 | 單位 | HDE-63E | HDE-80E | HDE-125E | |
行程 | |||||
X轴行程 | mm | 1100 | 1400 | 2000 | |
Y轴行程 | mm | 950 | 950 | 1150 | |
Z轴行程 | mm | 900 | 900 | 1150 | |
主轴鼻端至工作台面中心距离 | mm | 135-1035 | 135-1035 | 350-1500 | |
主轴中心到工作台面距离 | mm | 135-1085 | 135-1050 | 20-1170 | |
工作台 | |||||
工作台面积 | mm² | 630x630 | 800x800 | 1250x1250 | |
工作台负重 | kg | 1200 | 2000 | 6000 | |
B轴分度(连续分度) | 0.001 | 0.001 | 0.001 | ||
T型槽尺寸(宽x距离) | mm | 18x5x100 | 22x7x100 | 22x5x200 | |
工作台旋径 | mm | 1050 | 1350 | 2100 | |
主轴 | |||||
主轴转速 | rpm | 40-6000 | 40-6000 | 40-6000 | |
主轴形式 | 皮带式 | 皮带式 | 皮带式 | ||

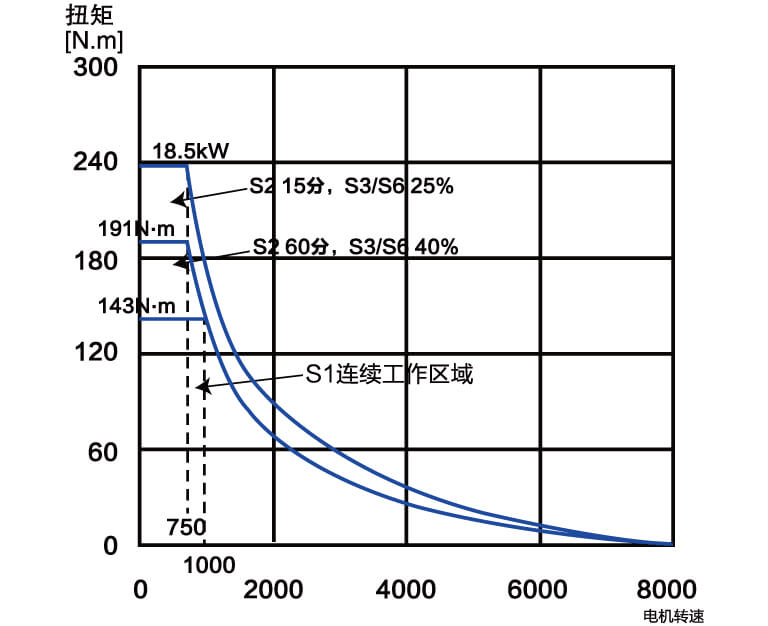

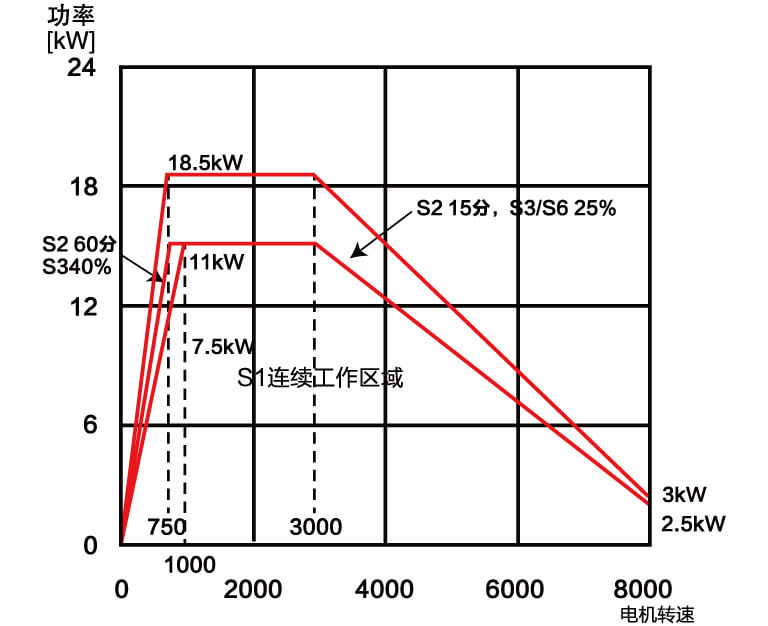

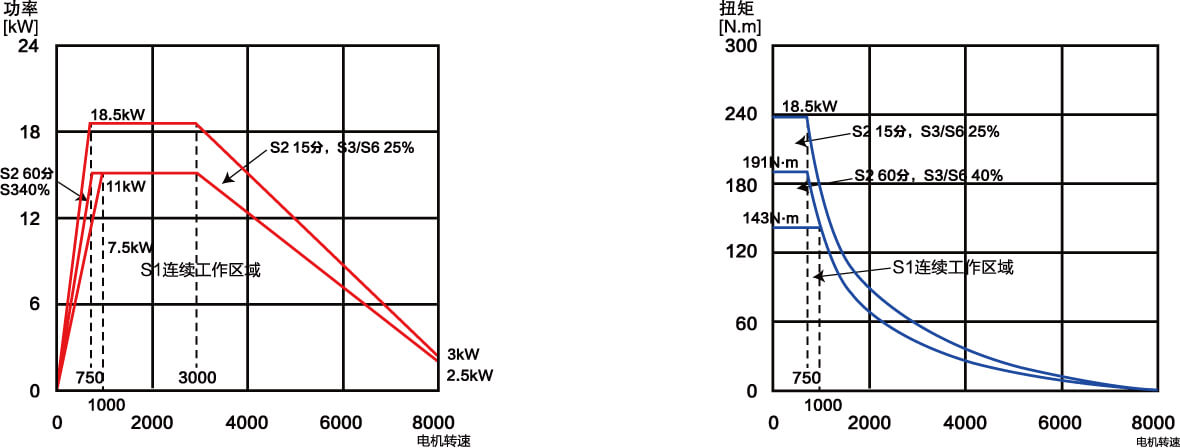

主轴马达(连续30分) | kW | 15/18.5 | 15/18.5 | 15/18.5 | |
主轴内孔规定 | #ISO | BBT#50(IS050) | BBT#50(IS050) | BBT#50(IS050) | |
主轴进给 | |||||
快速转速(X/Y/Z/B) | m/min | 24/24/24/10 | 24/24/24/10 | 10/10/10/3 | |
切削进给速率 | mm/min | 8000 | 8000 | 8000 | |
刀库 | |||||
刀库容量 | 30(40) | 30(40) | 30(40) | ||
最大刀具直径/邻刀空直径 | mm | Φ110/Φ200 | Φ110/Φ200 | Φ110/Φ200 | |
最大刀具长度 | mm | 350 | 350 | 350 | |
最大刀具重量 | kg | 18 | 18 | 18 | |
精度 | |||||
定位精度 | (JIS B6338) (VDI/DGQ3441) |
±0.010/300 0.020 |
±0.010/300 0.020 |
±0.010/300 0.020 |
|
重现精度 | (JIS B6338) (VDI/DGQ3441) |
±0.006/300 0.010 |
±0.006/300 0.010 |
±0.006/300 0.010 |
|
一般规格 | |||||
电力需求 | kVA | 45 | 45 | 45 | |
切削液容量 | I | 300 | 300 | 300 | |
润滑油邮箱容量 | I | 6 | 6 | 6 | |
机器重量 | kg | 15000 | 17000 | 24000 | |
机器高度 | mm | 3200 | 3200 | 3800 | |
占地面积 | mm² | 3800x4000 | 4000x4000 | 7000x5000 |
机型 | A | B | C | D | E | F | G | H | T槽数 | I | J |
HDE-63E | 630 | 630 | 115 | 100 | 18 | 30 | 12 | 30 | 5 | 550 | 505 |
HDE-80E | 800 | 800 | 100 | 100 | 22 | 40 | 16 | 37 | 7 | 700 | 355 |
HDE-125E | 1250 | 1250 | 225 | 200 | 22 | 40 | 16 | 40 | 5 | 1050 | 400 |
机型 | A机器宽度 | B机器长度 | C机器高度 | D操作范围 | E机器总长 (含配件) |
HED-63E | 3400 | 4140 | 3154 | 1254 | 5600 |
HED-80E | 3800 | 4840 | 3154 | 1254 | 5900 |
HED-125E | 6500 | 5200 | 3500 | 1600 | 5900 |
