广泛应用于通讯电子、汽机车零件生产、自动化之零组件加工。

  • 快速进给速度 ( X/Y/Z轴 ):36/36/36m/min
  • 三轴行程 ( X/Y/Z轴 ):
    DV-1166/1166B 1100/620/600mm
    DV-1266/1266B 1200/620/600mm
  • 螺杆与拉设计,三轴采用C3级∅40xP12mm螺杆,并采用两端预拉伸的装配工艺,以加强轴向刚性,减少螺杆的热延伸量。
  • 高刚性床身结构,通过FEM有限元素结构分析,铸件内部采用大量加强筋,使得整机内部受力结构更优化,确保整机的刚性和热变异的稳定性。
  • 三轴滚柱线轨,摩擦阻力小,缩短了快速位移时间,提高了生产效率;同时通过出色的组装工艺,可完成高精度的产品加工。
  • 采用大跨距底座结构,搭配两条45mm的滚柱线轨,为机器提供非常强的承载力同时满足重切削时的高刚性需求。
  • 主轴前端配置环状喷水,让切削刀具获得有效冷却,同时内部气幕负压设计,延长使用寿命,确保主轴长时间高速运转使用可靠。

皮带式主轴扭矩

齿轮式主轴扭矩

规格参数表

項目 單位 DV-1166 DV-1166B DV-1266 DV-1266B
行程
X轴行程 mm 1100 1100 1200 1200
Y轴行程 mm 620 620 620 620
Z轴行程 mm 600 600 600 600
工作台尺寸
X工作台面积 mm 1200x600 1200x600 1300x600 1300x600
工作台最大荷重 kg 900 900 1000 1000
T型槽尺寸(宽x槽数x间距) number 18x5x100 18x5x100 18x5x100 18x5x100
主轴
主轴转速 rpm 10000 8000 10000 8000
主轴形式   皮带式 皮带式 皮带式 皮带式
主轴马达 kW BT40:11/15 BT50:15/18.5 BT40:11/15 BT50:15/18.5
主轴內孔锥孔   BT40 BT50 BT40 BT50
主轴鼻端至工作台距离 mm BT40:125-725 BT50:145-745 BT40:125-725 BT50:145-745
主轴进给
快速转速(X,Y,Z) m/min 36/36/36 36/36/36 36/36/36 36/36/36
切削进给速率 mm/min 10000 10000 10000 10000
刀库(可选配)
刀具数量   刀臂式24 刀臂式24 刀臂式24 刀臂式24
最大刀具直径/邻刀空直径 mm BT40:Φ80/Φ150 BT50:Φ110/Φ200 BT40:Φ80/Φ150 BT50:Φ110/Φ200
最大刀具长度 mm 300 300 300 300
最大刀具重量 kg BT40:8 BT50:15 BT40:8 BT50:15
精度
定位精度 mm ±0.010 ±0.010 ±0.010 ±0.010
重复定位精度 mm ±0.006 ±0.006 ±0.006 ±0.006
其他
控制器   0i-MF/M80 0i-MF/M80 0i-MF/M80 0i-MF/M80
气压需求 kg/cm2 6 6 6 6
电力需求 kVA 30 30 30 30
机器重量 T 6.5 6.5 6.8 6.8

工作台尺寸(X * Y轴)
DV-1166 : 1200x600mm
DV-1166B : 1200x600mm

机型 A B C D E F G H I J K T槽数
DV-1166 1200 600 100 100 100 100 100 18 31 13 30 5
DV-1166B 1200 600 100 100 100 100 100 18 31 13 30 5
DV-1266 1300 600 100 100 100 100 100 18 31 13 30 5
DV-1266B 1300 600 100 100 100 100 100 18 31 13 30 5

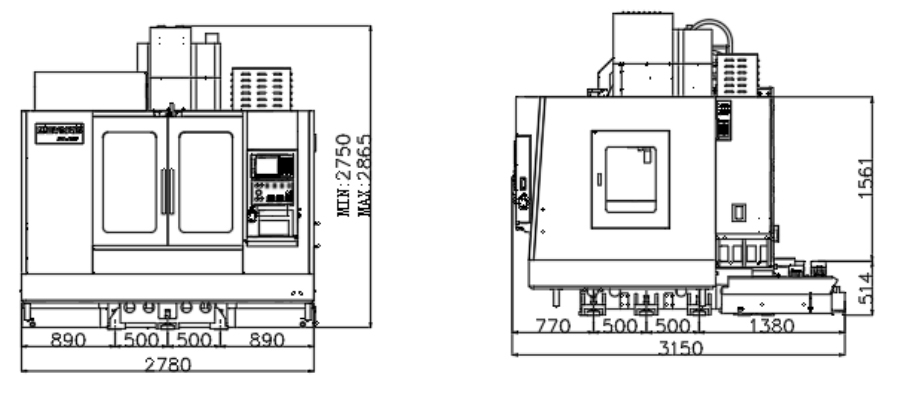

机型 A C D E F G H
DV-1166 2780 1450 2750 2865 2580 570 550
DV-1166B 2780 1450 2750 2865 2580 570 550
DV-1266 3420 1150 2750 2865 2580 570 550
DV-1266B 3420 1150 2750 2865 2580 570 550
