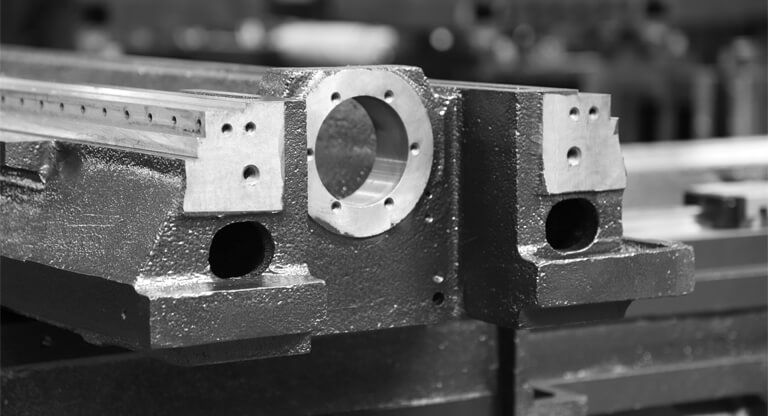

- 两边轴承座与鞍座一体式设计,结合精密加工与优质组装工艺,确保平行顺畅。
- 底部三向排屑设计,搭配大斜度板及大流量泵的组合,让底座排屑性可靠度极佳。
- 人性化的操作设计,上刀便捷,清洁方便,接近性佳,嵌入式脚踏空间高效能LED工作灯,让操作空间宽敞明亮,全机符合人体工学设计。

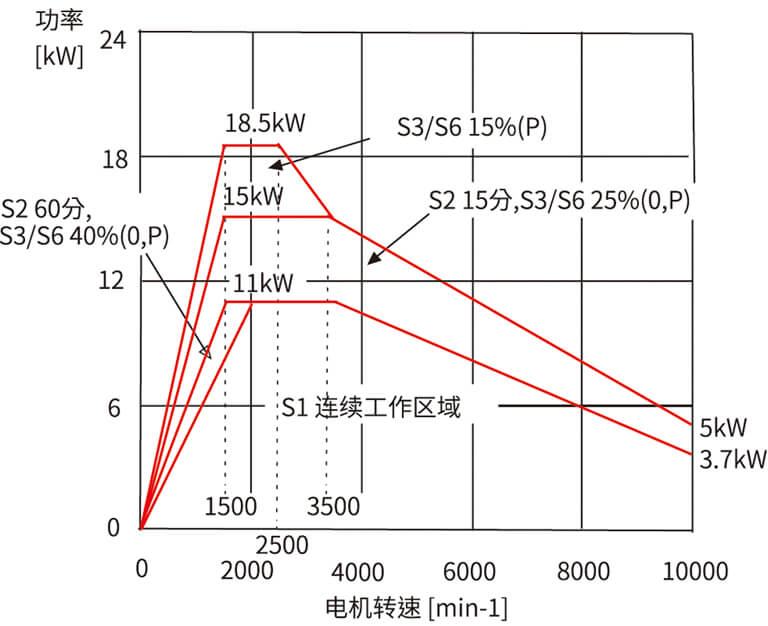

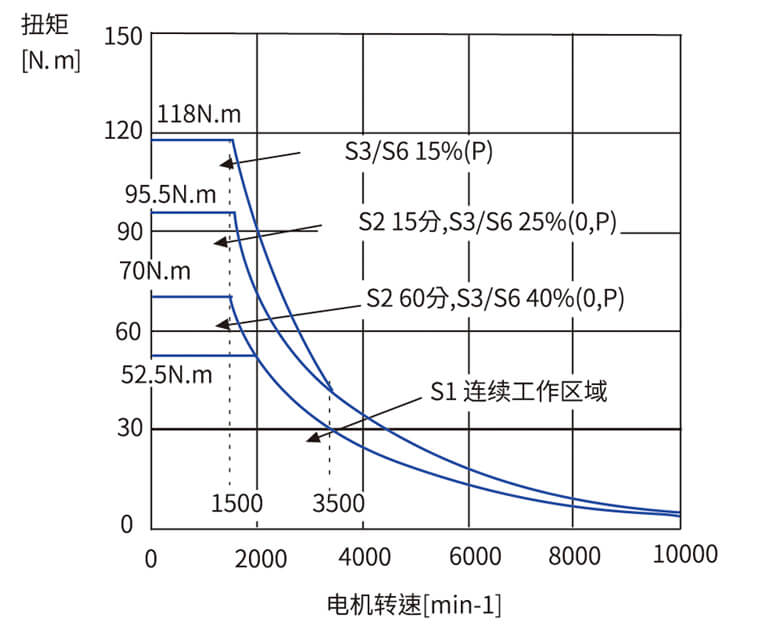

皮带式主轴扭矩
规格参数表
項目 | 單位 | CV-955S |
行程 | ||
X轴行程 | mm | 1020 |
Y轴行程 | mm | 520 |
Z轴行程 | mm | 550 |

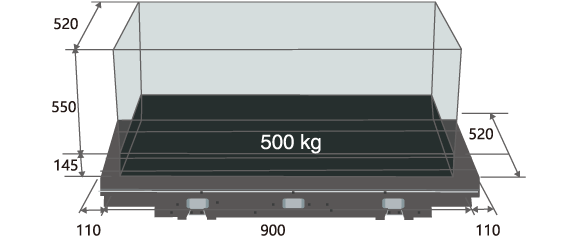

工作台尺寸 | ||
X工作台面积 | mm | 1120x520 |
工作台最大荷重 | kg | 500 |
T型槽尺寸(宽x槽数x间距) | number | 18x5x100 |
主轴 | ||
主轴转速 | rpm | 12000 |
主轴形式 | 直结式 | |
主轴马达 | kW | 11/15 |
主轴內孔锥孔 | BT40 | |
主轴鼻端至工作台距离 | mm | 145-695 |
主轴进给 | ||
快速转速(X,Y,Z) | m/min | 36/36/36 |
切削进给速率 | mm/min | 10000 |
刀库(可选配) | ||
刀具数量 | 刀臂式24/30 | |
最大刀具直径/邻刀空直径 | mm | Φ80/Φ150 |
最大刀具长度 | mm | 300 |
最大刀具重量 | kg | 8 |
精度 | ||
定位精度 | mm | ±0.010 |
重复定位精度 | mm | ±0.006 |
其他 | ||
控制器 | 0i-MF/M80 | |
气压需求 | kg/cm2 | 6 |
电力需求 | kVA | 30 |
机器重量 | T | 5.5 |

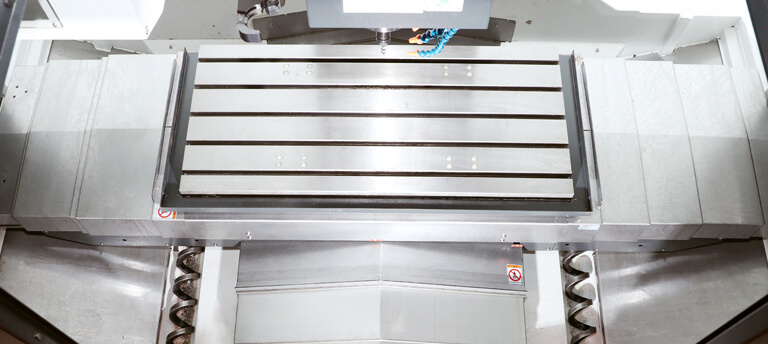

工作台尺寸(X * Y轴)
CV-955S : 1120x520mm
机型 | A | B | C | D | E | F | G | H | I | J | K | T槽数 |
CV-955S | 1120 | 520 | 60 | 100 | 100 | 100 | 100 | 18 | 31 | 13 | 30 | 5 |

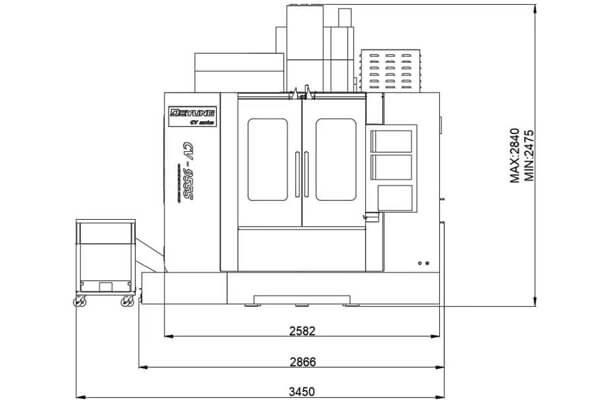

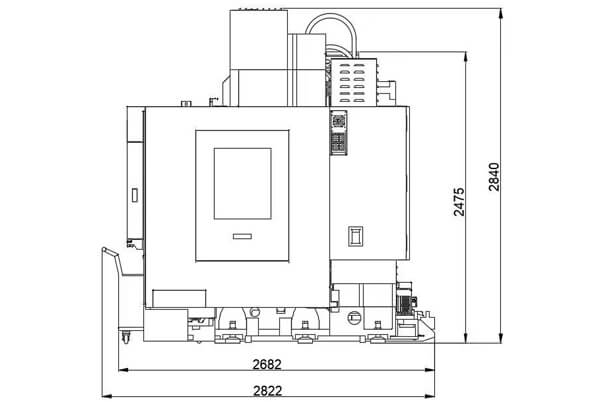

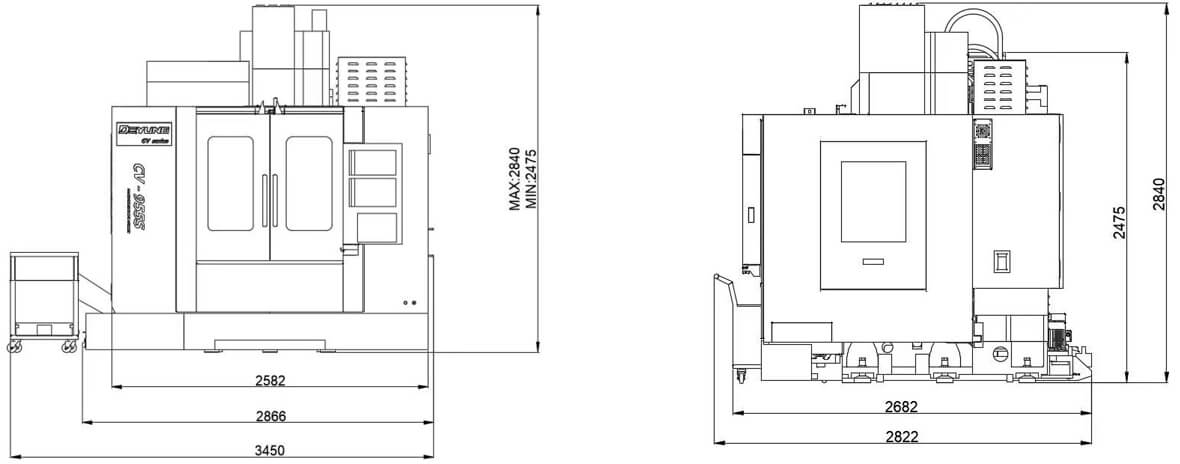

机型 | A | B | D | E | F | H |
CV-955S | 2585 | 345 | 2475 | 2840 | 2610 | 550 |
