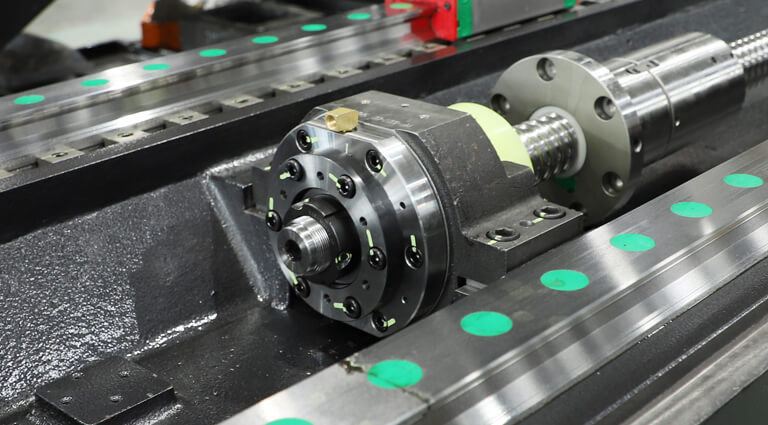

- 三轴采用高刚性滚柱线轨兼具硬轨的重切削刚性与线轨的高速高精度。
- X/Y/Z轴采用重载型滚柱线轨使得机器承重力与切削刚性更强。

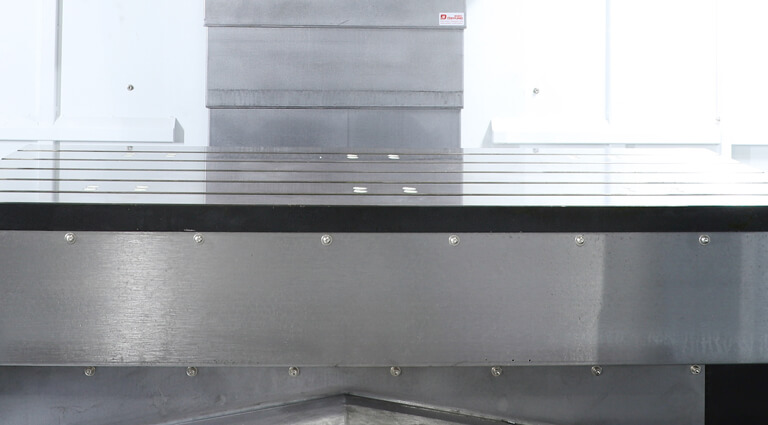

- 超大工作台1400x700全面稳固工作台，加工应用便捷。
- 24把自动换刀（选配）可依客户要求配置圆盘式自动换刀系统，应用广泛。

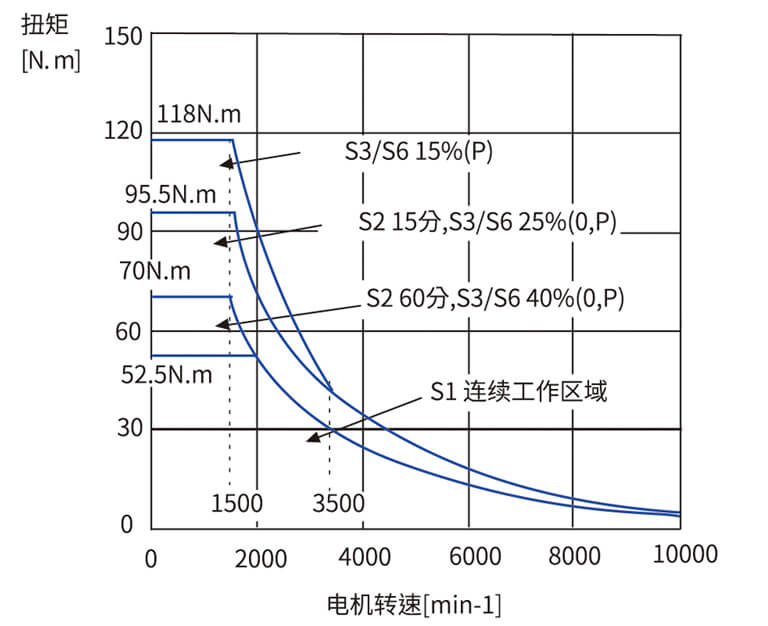

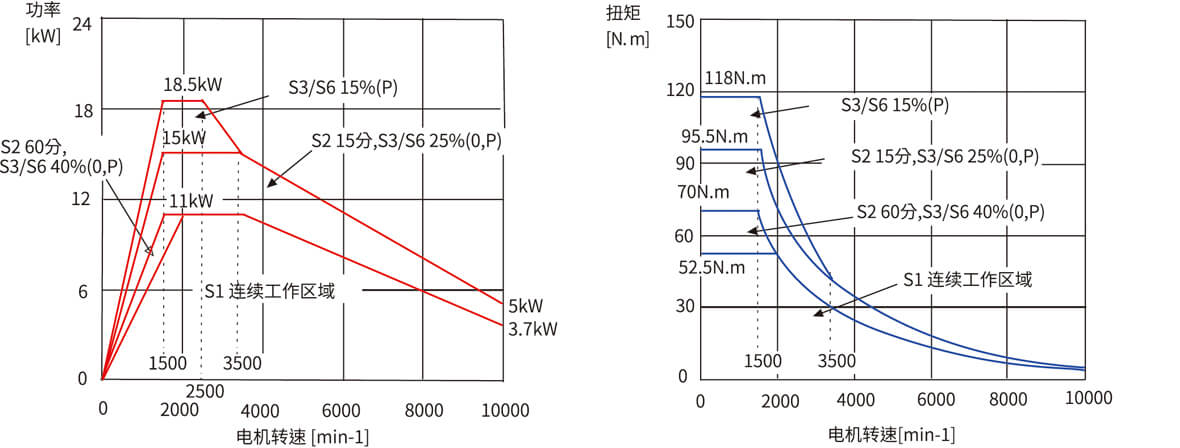

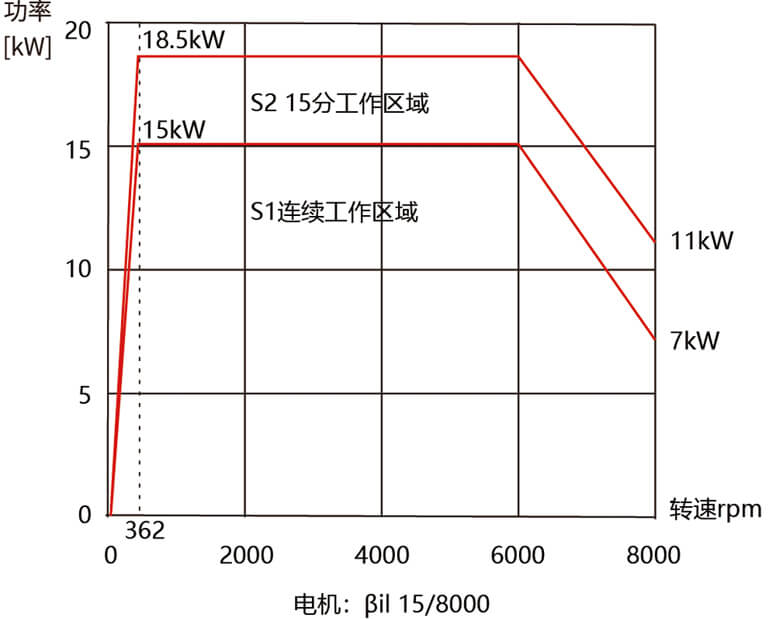

皮带式主轴扭矩

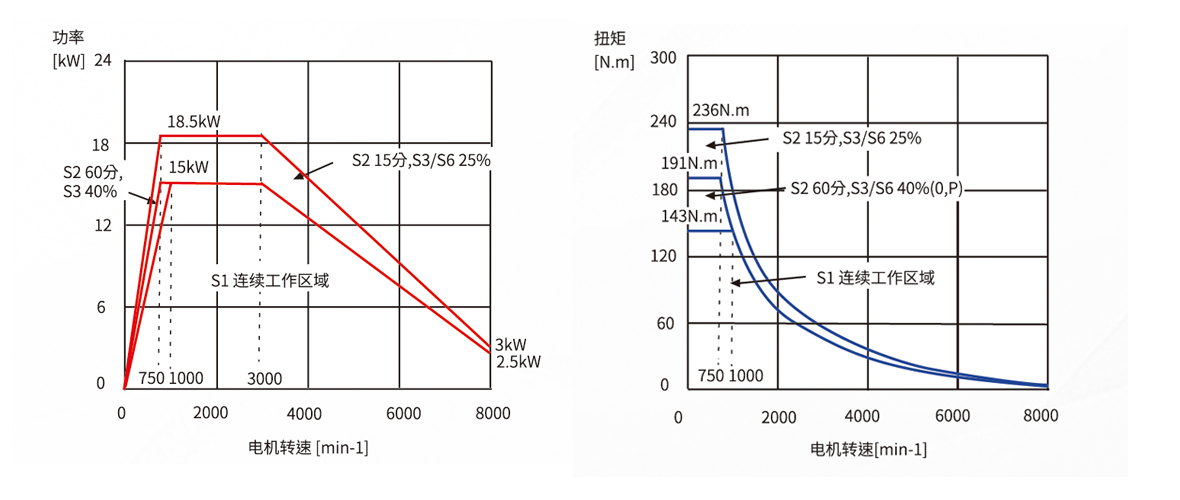

直结式主轴扭矩

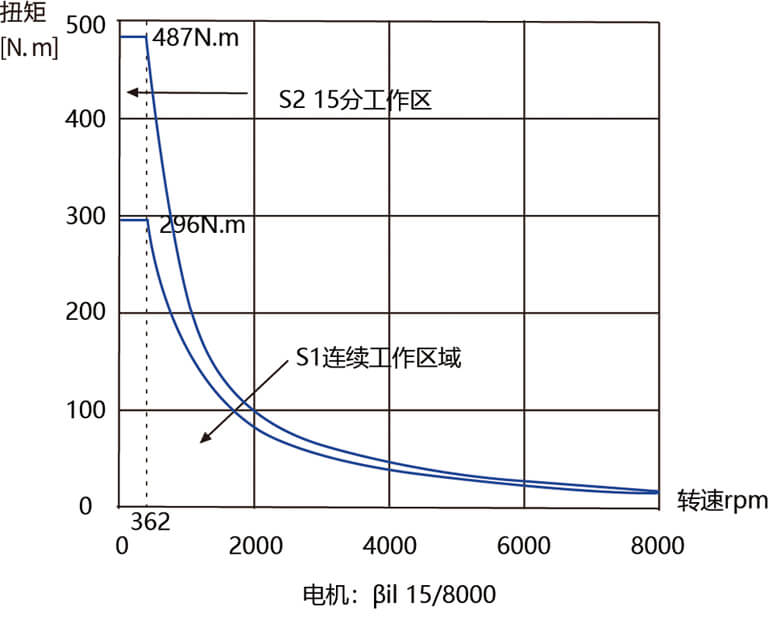

齿轮式主轴扭矩
规格参数表
| 項目 | 單位 | CV-1370 | CV-1370B |

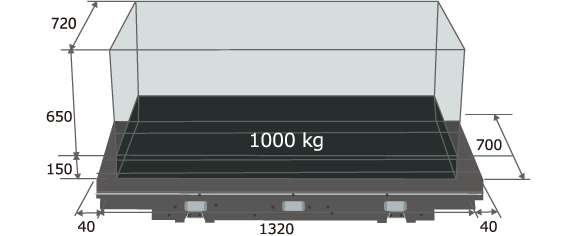

| 行程 | |||
| X轴行程 | mm | 1320 | 1320 |
| Y轴行程 | mm | 720 | 720 |
| Z轴行程 | mm | 650 | 650 |
| 工作台尺寸 | |||
| 工作台面积 | mm | 1400x700 | 1400x700 |
| 工作台最大荷重 | kg | 1000 | 1000 |
| T型槽尺寸(宽x槽数x间距） | number | 18x5x125 | 18x5x125 |
| 主轴 | |||
| 主轴转速 | rpm | 10000 | 8000 |
| 主轴形式 | 皮带式 | 皮带式 | |
| 主轴马达 | kW | BT40:11/15 | BT50:15/18.5 |
| 主轴內孔锥孔 | BT40 | BT50 | |
| 主轴鼻端至工作台距离 | mm | BT40:150-800 | BT50:170-820 |
| 主轴进给 | |||
| 快速转速(X,Y,Z) | m/min | 24/24/24 | 24/24/24 |
| 切削进给速率 | mm/min | 10000 | 10000 |
| 刀库(可选配) | |||
| 刀具数量 | 刀臂式24 | 刀臂式24 | |
| 最大刀具直径/邻刀空直径 | mm | BT40:Φ80/Φ150 | BT50:Φ110/Φ200 |
| 最大刀具长度 | mm | 300 | 300 |
| 最大刀具重量 | kg | BT40:8 | BT50:15 |
| 精度 | |||
| 定位精度 | mm | ±0.010 | ±0.010 |
| 重复定位精度 | mm | ±0.006 | ±0.006 |
| 其他 | |||
| 控制器 | 0i-MF/M80 | 0i-MF/M80 | |
| 气压需求 | kg/cm2 | 6 | 6 |
| 电力需求 | kVA | 30 | 30 |
| 机器重量 | T | 9 | 9 |
工作台尺寸(X * Y轴)
CV-1370 : 1400x700mm
CV-1370B : 1400x700mm
| 机型 | A | B | C | D | E | F | G | H | I | J | K | T槽数 |
| CV-1370 | 1400 | 700 | 100 | 125 | 125 | 125 | 125 | 18 | 31 | 13 | 30 | 5 |
| CV-1370B | 1400 | 700 | 100 | 125 | 125 | 125 | 125 | 18 | 31 | 13 | 30 | 5 |

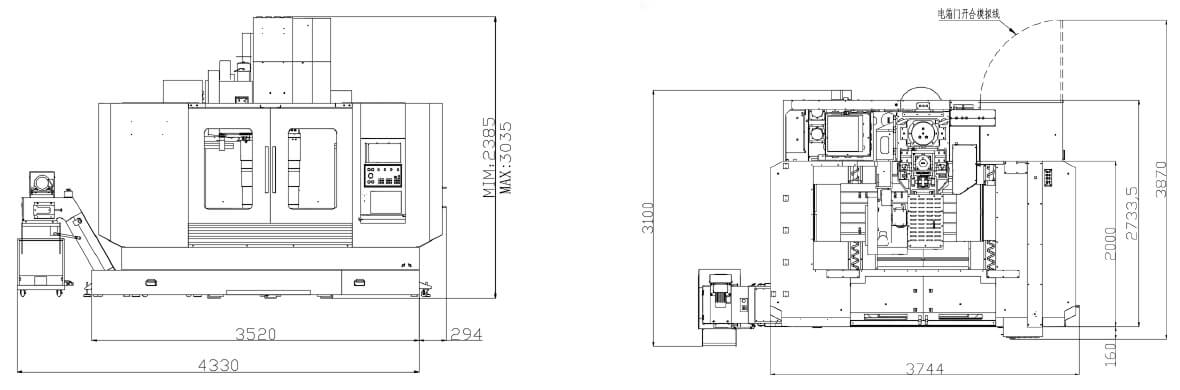

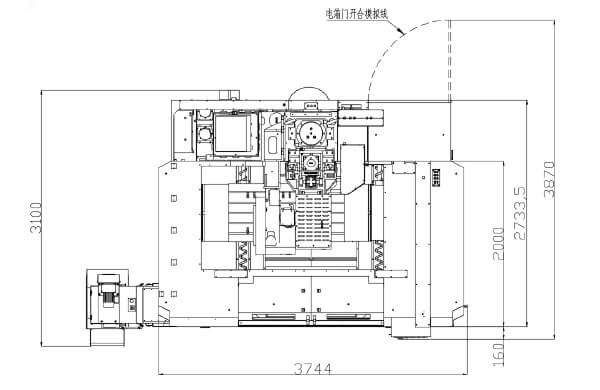

| 机型 | A | C | D | E | F | G | H |
| CV-1370 | 3750 | 900 | 2920 | 3030 | 2950 | 1135 | 550 |
| CV-1370B | 3750 | 900 | 2920 | 3030 | 2950 | 1135 | 550 |
