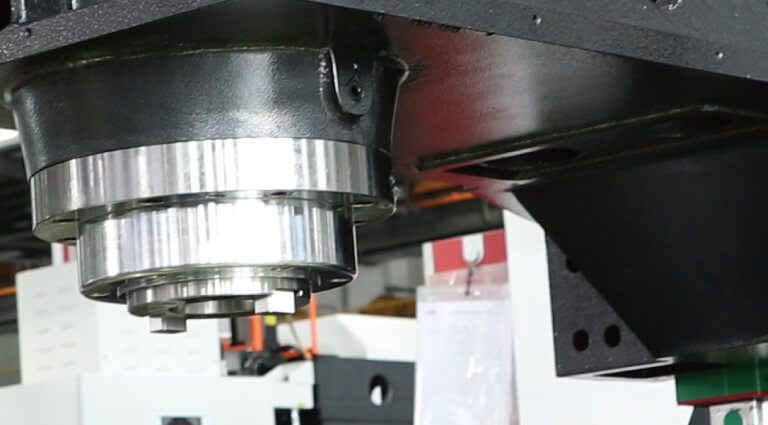

- 主轴标配皮带式8000rpm主轴无噪音、震动小适合高速铣削和攻牙。

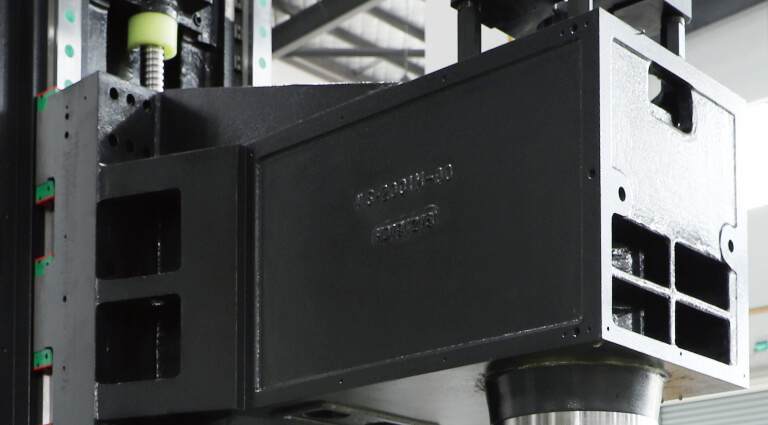

- 主轴箱采用平衡缸配重，使主轴箱上下运动时负载保持一致，又避免了传统平衡系统高速运行时振动的现象。

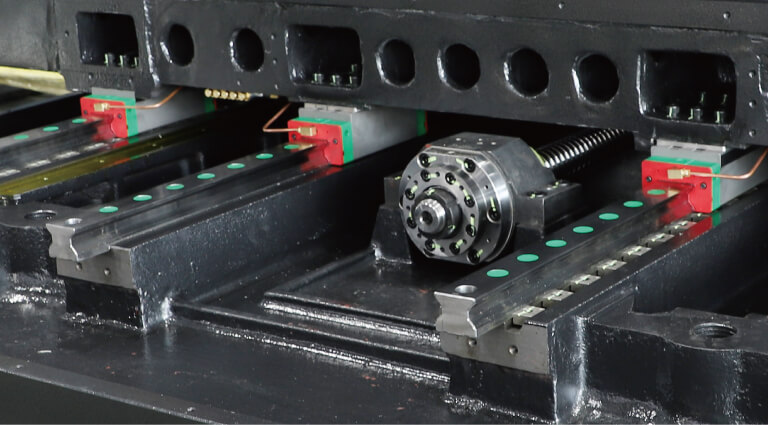

- 通过有限元素结构分析，铸件内部采用大量加强筋，使得整机内部受力结构更优化，确保整机的刚性和热稳定性。

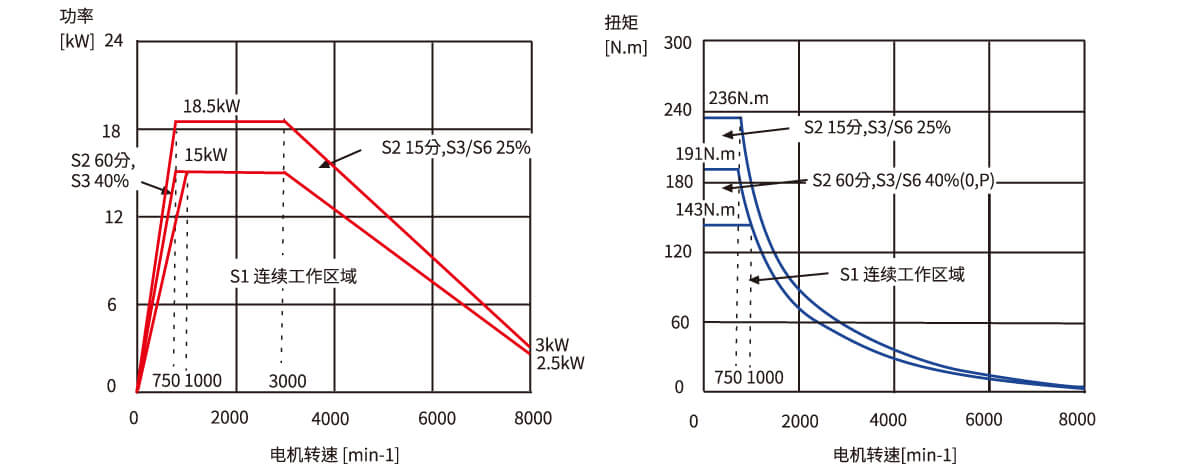

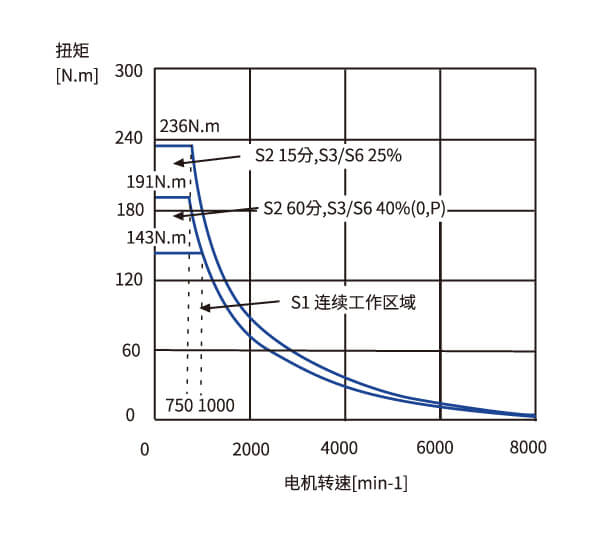

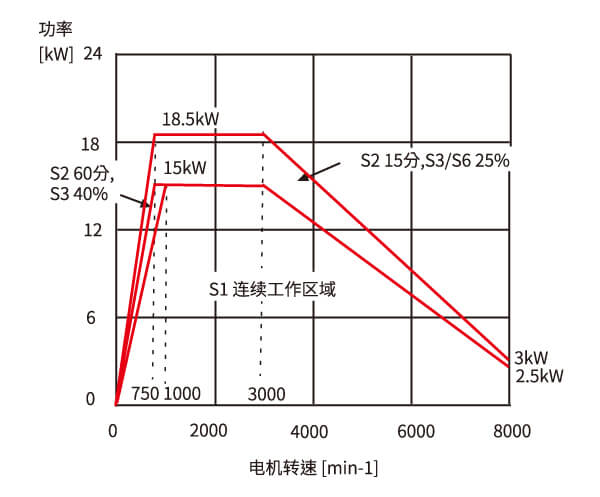

皮带式主轴扭矩

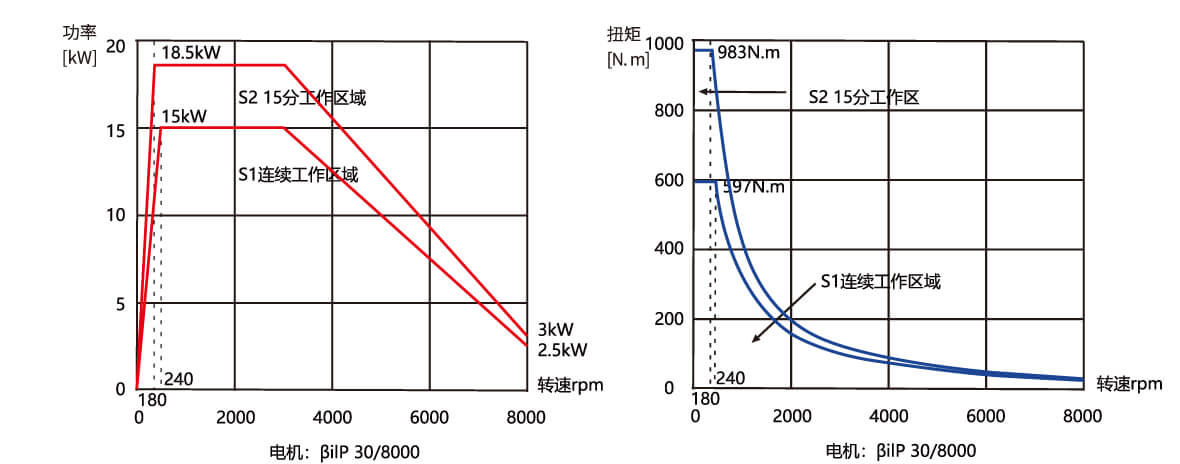

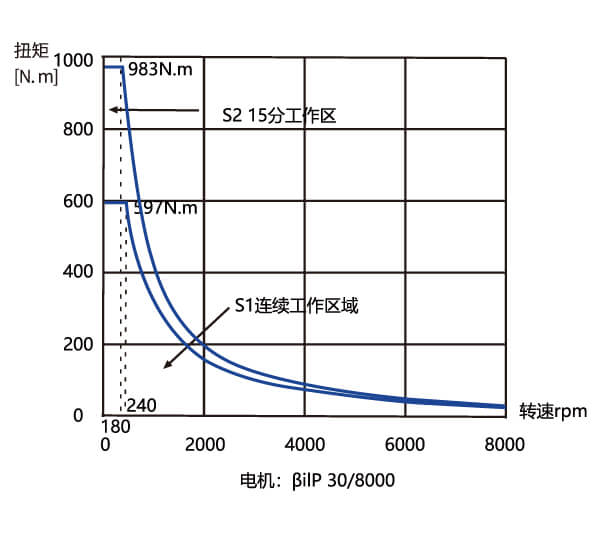

齿轮式主轴扭矩
规格参数表
| 项目 | 单位 | CV-1580 | CV-1580A |

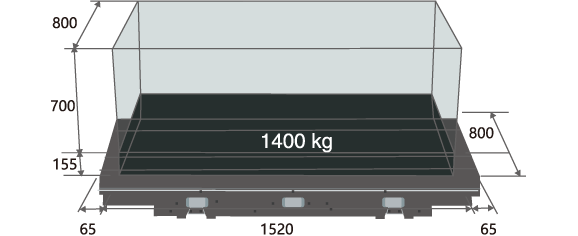

| 行程 | |||
| X轴行程 | mm | 1520 | 1520 |
| Y轴行程 | mm | 800 | 800 |
| Z轴行程 | mm | 700 | 700 |
| 主轴鼻端至工作台面距离 | mm | 155-855 | 150-850 |
| 工作台 | |||
| 工作台尺寸(X*Y) | mm | 1650x800 | 1650x800 |
| 工作台最大载重量 | kg | 1400 | 1400 |
| 工作台T槽尺寸(宽度x槽数x间距） | mm | 18x5x150 | 18x5x150 |
| 主轴 | |||
| 主轴转速 | rpm | 10-6000 | 10-12000 |
| 主轴马达（连续/30分钟） | kW | 15/18.5 | 11/15 |
| 主轴內锥孔 | BT50 | BT40 | |
| 进给率 | |||
| 快速进给率(X/Y/Z) | m/min | 20/20/20 | 20/20/20 |
| 切削进给速率 | mm/min | 1-10000 | 1-10000 |
| 换刀系统(选配项) | |||
| 刀具容量（标准/可选） | set | 24/30 | 24/30 |
| 刀库形式 | 刀臂式 | 刀臂式 | |
| 相邻刀最大刀具直径 | mm | φ112 | φ80 |
| 空邻刀最大刀具直径 | mm | φ200 | φ150 |
| 最大刀具长度 | mm | 350 | 300 |
| 最大刀具重量 | kg | 15 | 8 |
| 机床精度 | |||
| 定位精度（全行程） | mm | 0.015 | 0.015 |
| 重复定位精度（全行程） | mm | 0.008 | 0.008 |
| 其他 | |||
| 控制器 | FANUC 0I-MF | FANUC 0I-MF | |
| 气压压力需求 | kg/cm2 | 6 | 6 |
| 电力需求 | kVA | 50 | 50 |
| 机器重量 | T | 11 | 11 |

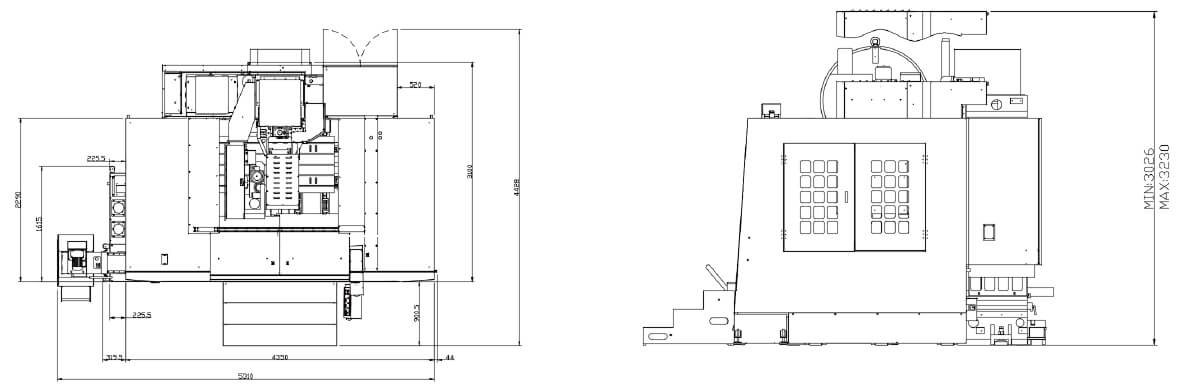

| 占地面积（长*宽） | mm | 5350x4800（前排） | 5350x4800（前排） |
