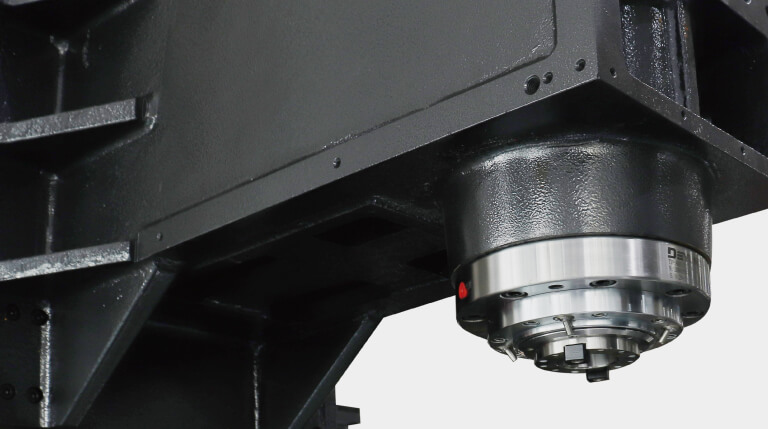

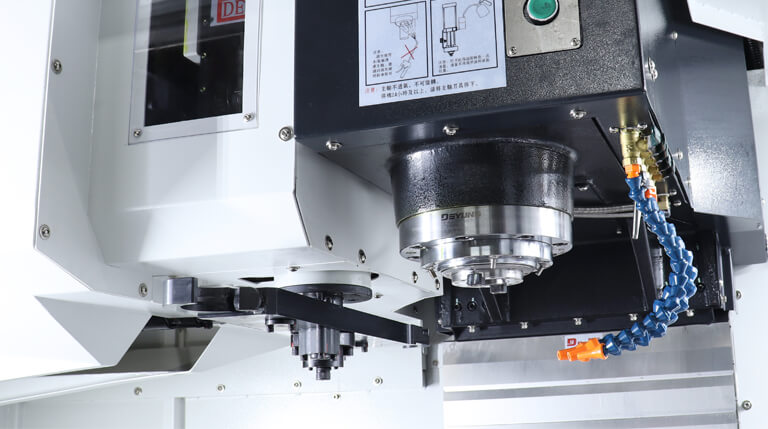

- 短鼻头主轴设计,强度刚性更佳,主轴可选自带环状喷水功能,有效延长刀具寿命。
- 三轴马达与螺杆采用直接传动设计,无皮带或齿轮驱动造成的噪音、间隙及震动问题,三轴快速位移达到48m/min,可大大节省非加工时间。
- 采用加大电机,并自带刹车伺服马达直接驱动,执行高速铣削或是钻孔时,稳定可靠。
规格参数表
項目 | 單位 | CV-1890B |
行程 | ||
X轴行程 | mm | 1800 |
Y轴行程 | mm | 900 |
Z轴行程 | mm | 800 |
工作台尺寸 | ||
工作台面积(X*Y轴) | mm | 2000x900 |
工作台最大荷重 | kg | 2500 |
T型槽尺寸(宽x槽数x间距) | number | 22x5x160 |
主轴 | ||
主轴转速 | rpm | 8000 |
主轴形式 | 皮带式 | |

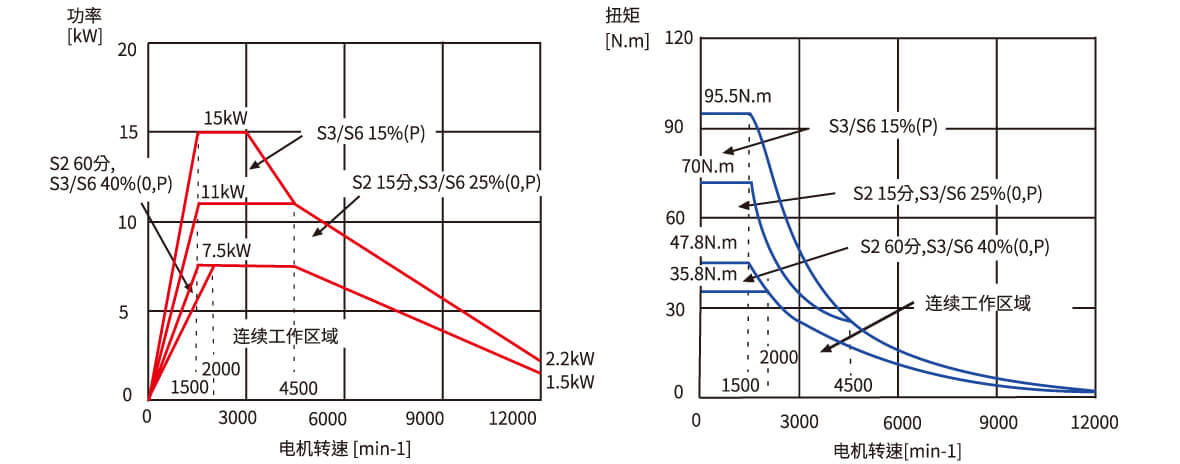

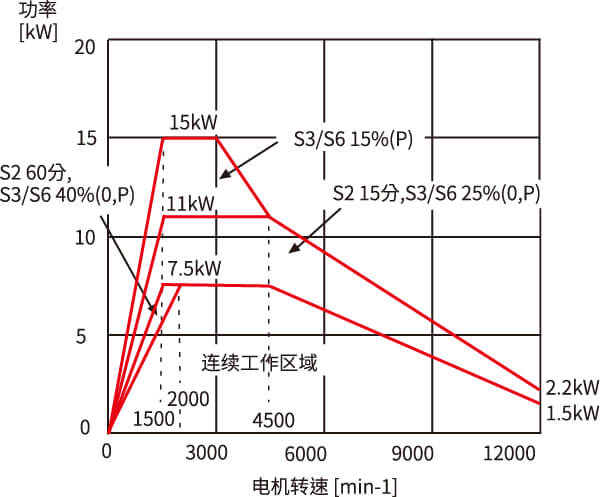

主轴马达 | kW | 15/18.5 |
主轴內孔锥孔 | BT50 | |
主轴鼻端至工作台距离 | mm | 200-1000 |
主轴进给 | ||
快速转速(X,Y,Z) | m/min | 20/20/20 |
切削进给速率 | mm/min | 10000 |
刀库(可选配) | ||
刀具数量 | 刀臂式24 | |
最大刀具直径/邻刀空直径 | mm | Φ110/Φ200 |
最大刀具长度 | mm | 350 |
最大刀具重量 | kg | 15 |
精度 | ||
定位精度 | mm | ±0.010 |
重复定位精度 | mm | ±0.006 |
其他 | ||
控制器 | 0i-MF/M80 | |
气压需求 | kg/cm2 | 6 |
电力需求 | kVA | 50 |
机器重量 | T | 15 |
CV-1890 工作台尺寸(X*Y轴)
2000x900mm
机型 | A | B | C | D | E | F | G | H | I | J | K | T |
CV-1890B | 2000 | 900 | 130 | 160 | 160 | 160 | 160 | 22 | 39 | 17 | 37 | 5 |

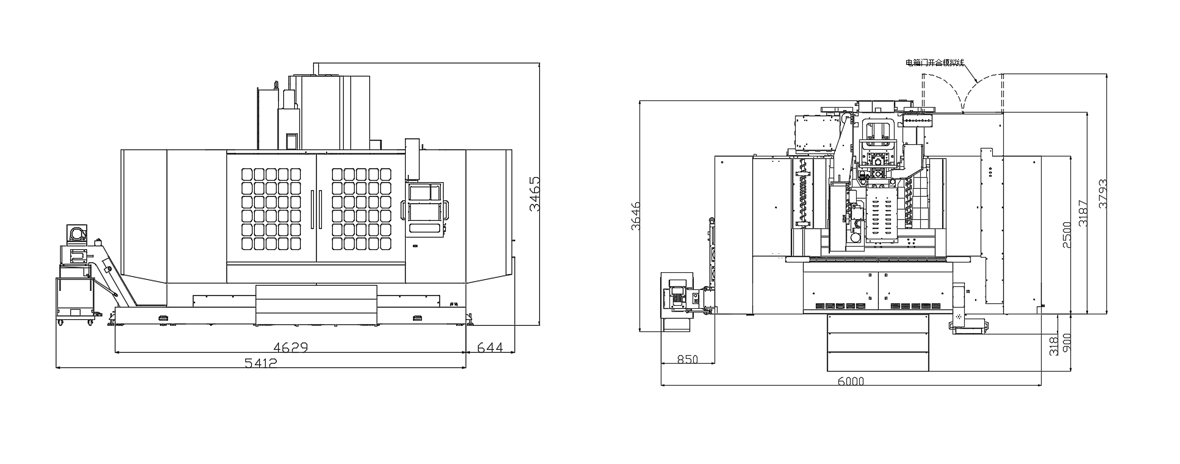

机型 | A | C | D | E | F | H | I |
CV-1890B | 5200 | 800 | 3465 | 3465 | 3710 | 800 | 900 |
