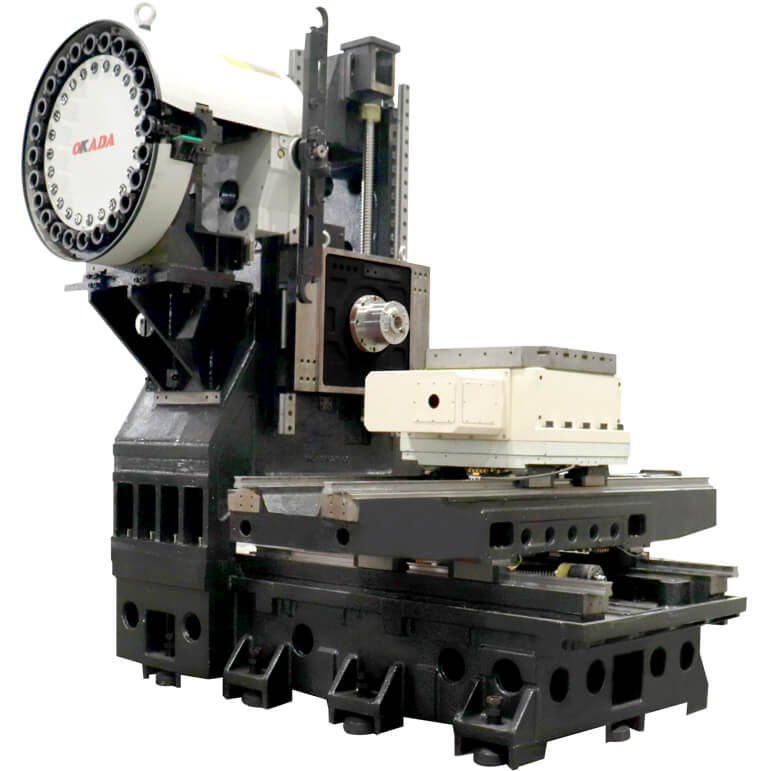

- 承袭德扬立加刚性结构，搭配米汉纳铸造机身提供稳固的加工切削刚性。

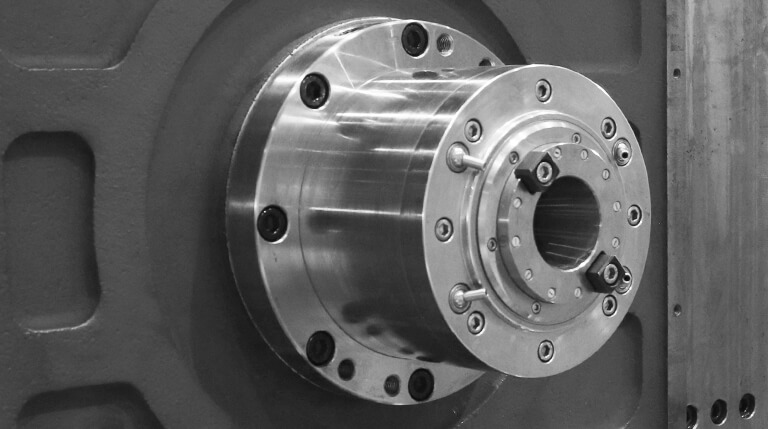

- 主轴前端配置环状喷水，让切削刀具获得有效冷却，同时内部气幕负压设计，延长使用寿命，确保主轴长时间高速运转使用可靠。

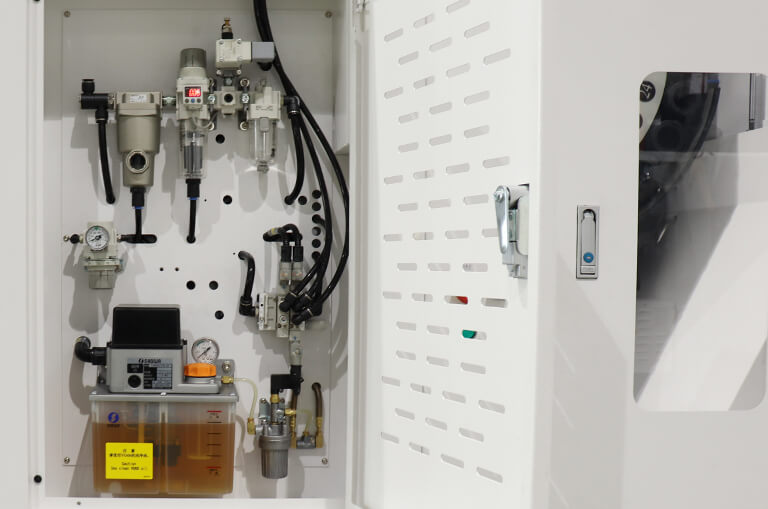

- 三轴搭配自动润滑系统，方便保养确保长期使用机床的寿命。空压清洁过滤系统，维持用气洁净度。
- 刮研是利用刮刀、基准表面、测量工具和显示剂，以手工操作的方式，边研点边测量，边刮研加工，使工件达到工艺上规定的尺寸、几何形状、表面粗糙和密合性等要求的一项精加工工序。
规格参数表
| 項目 | 單位 | HD-1166 |
| 行程 | ||
| X轴行程 | mm | 1100 |
| Y轴行程 | mm | 600 |
| Z轴行程 | mm | 620 |
| 主轴端面到工作台中心距离面距离 | mm | 175-795 |
| 主轴中心到工作台台面 | mm | 50-650 |
| 地面至工作台表面距离 | mm | 1175.5 |
| 最大工件旋转直径 | mm | 1200 |
| 工作台 | ||
| 工作台尺寸(X*Z) | mm | 500x500 |
| T型槽(槽数x槽宽x槽距） | mm | 5-18x100 |
| 工作台最大载重量 | kg | 750 |
| 中心定位孔 | mm | Φ100H7 |
| 分度精度 | arc.sec | 25 |
| 重复精度 | arc.sec | 15 |
| 制动压力（油压） | Mpa | 4.5±0.5 |
| 制动扭矩 | N.m | 2650 |
| 最高转速 | rpm | 40 |
| 最小角度单位 | deg(°) | 0.001 |
| 主轴 | ||

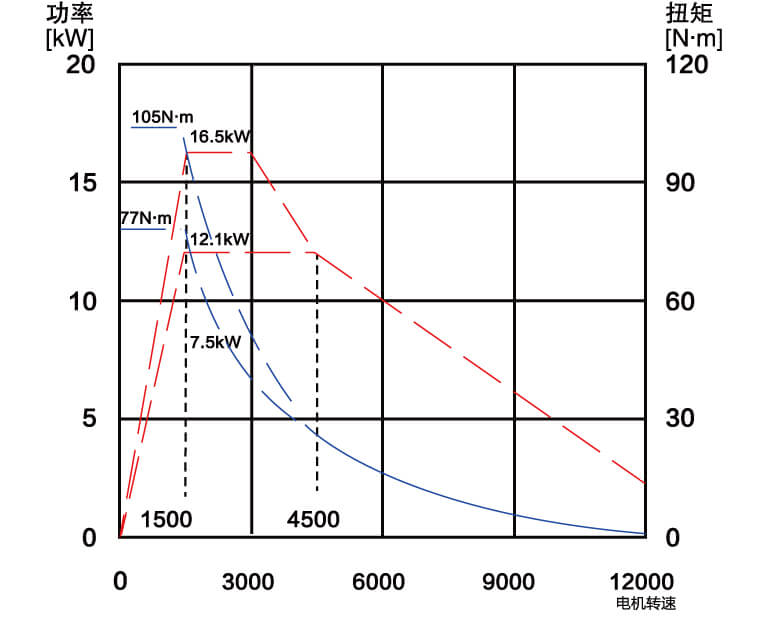

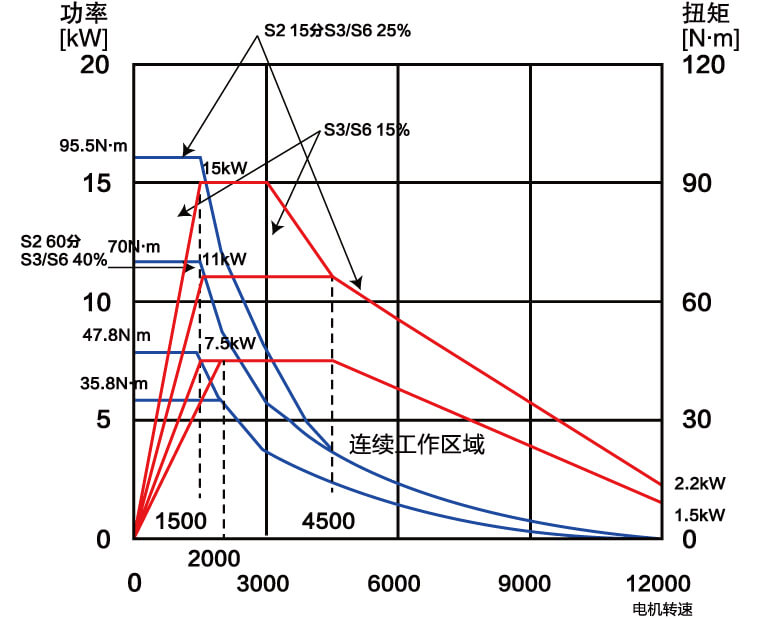

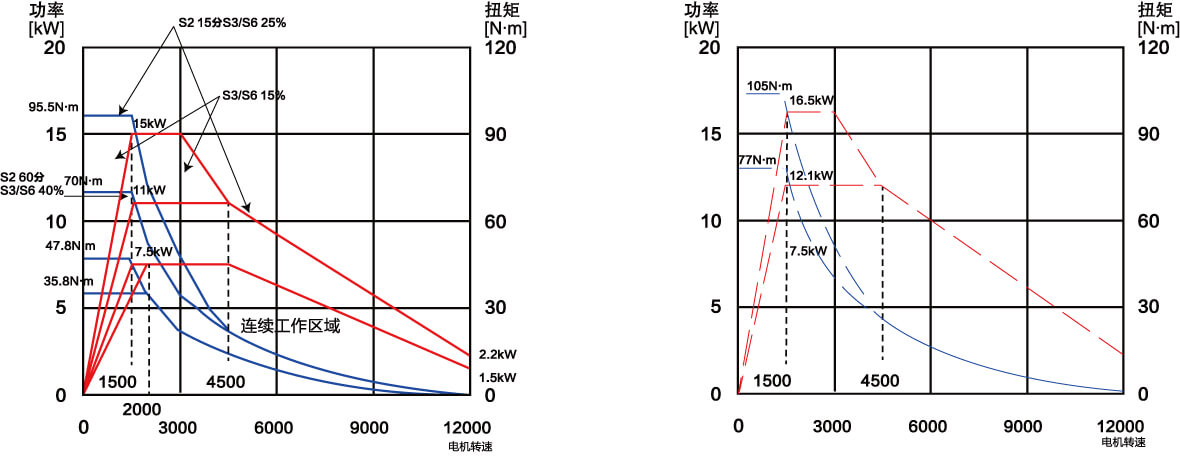

| 主轴马达（连续/30分钟） | kW | 7.5/11 |
| 主轴转速 | rpm | 10-12000 |
| 主轴內孔锥孔 | ISO | N.T.NO.40 |
| 三轴 | ||
| X/Y/Z轴马达 | kW | 3/3/3 |
| 进给率 | ||
| 快速进给率（X/Y/Z) | mm/min | 36000/36000/36000 |
| 最快切削逬给 | mm/min | 1-10000 |
| 换刀系统(选配项） | ||
| 刀库容最（标准/可选） | set | 24/32 |
| 刀库形式 | 刀臂式 | |
| 拉丁形式 | # | MAS-P40-1(45°) |
| 相邻刀最大刀具直径 | mm | Φ80 |
| 空邻刀最大刀具直径 | mm | Φ150 |
| 最大刀具长度 | mm | 300 |
| 最大刀具重量 | kg | 8 |
| 机床精度 | ||
| 三轴激光定位靖度（JIS6338实测法） | ||
| 定位精度（全行程） | mm | ±0.010 |
| 重复定位精度（全行程） | mm | ±0.006 |
| 系统 | ||
| 控制器 | FANUC OI-MF | |
| 气压压力需求 | kg/cm² | 6 |
| 电力 | ||
| 电力规格 | AC380±10%,3相，60Hz/50Hz | |
| 电力需求 | kVA | 30 |
| 其他 | ||

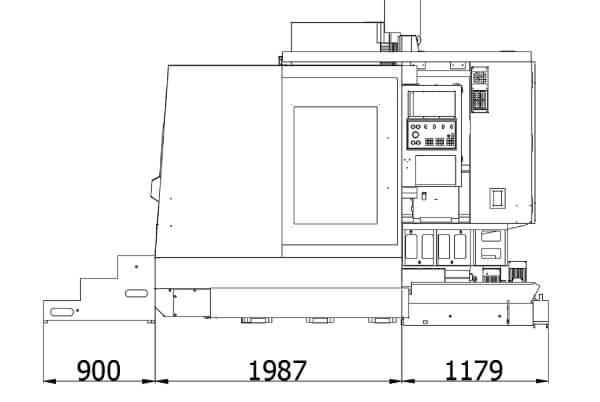

| 机器高度（最高） | mm | 2674 |
| 机器重量 | T | 6.8 |
