广泛应用于通信行业、精密加工、铝合金加工。
- 快速进给速度 ( X/Y/Z/W轴 ):
HBD-2518-130 8/8/8/6m/min
HBD-3020-130 8/8/8/6m/min
HBD-4020-130 8/8/8/6m/min
HBD-4026-130 8/8/8/6m/min - 三轴行程 ( X/Y/Z/W轴 ):
HBD-2518-130 2500/1800/1500/700mm
HBD-3020-130 3000/2000/1500/700mm
HBD-4020-130 4000/2000/1500/700mm
HBD-4026-130 4000/2600/1500/700mm

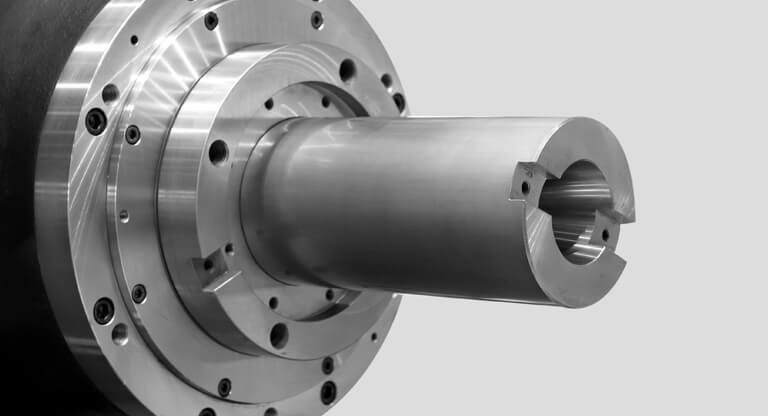

- 每一支德扬的主轴,都是在经过严格的质量控制下制造完成的。从检查后再确认的双重保险下,每支主轴的装配,从零部件到半成品,都经过动平衡修正,检查。只有在确认所有的精度达到标准值,主轴才会安装在机器上。
- 双层轴套的主轴设计,让主轴加工时稳定支撑,当应用延伸套时,同动旋转,磨耗极小。

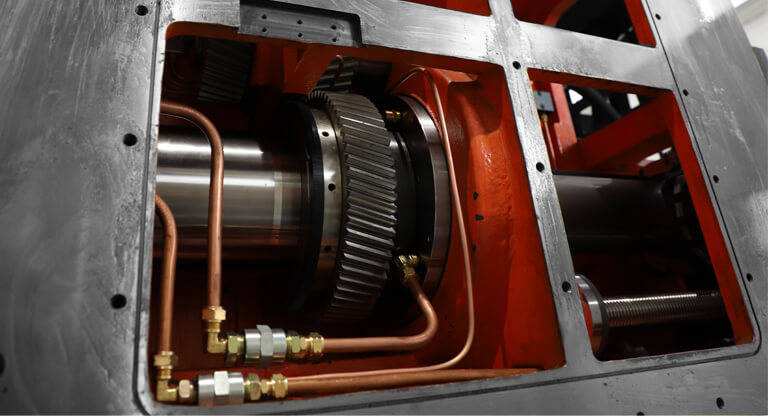

- 斜齿传动高扭力主轴,全淋浴的循环油冷却设计,稳定的转速提供镗床功能最重要的切削能力。

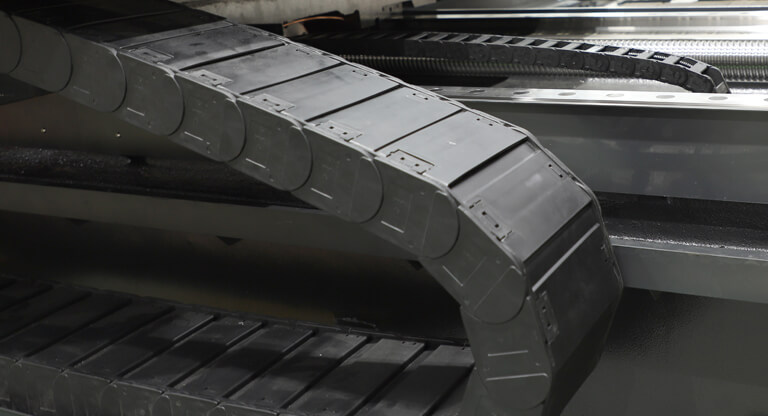

- 轴向的运动,都具备有全支撑的结构设计,搭配精密的滚珠丝杆传动获得极佳的位移精度,内部管线电路排布,皆以安全、整洁、美观为设计的重点。

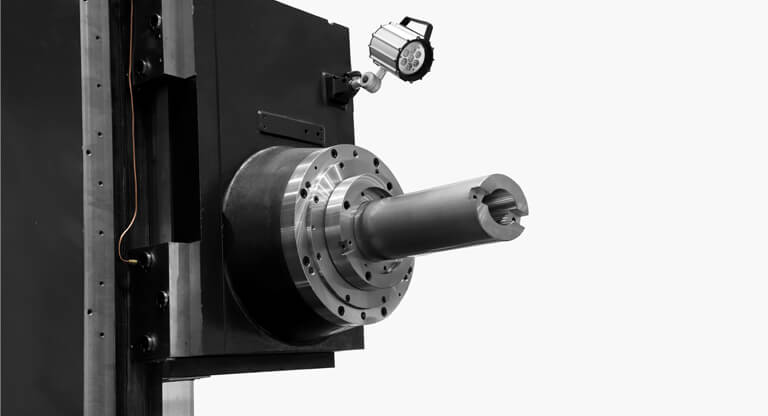

- 镗杆轴采用大直径轴承支撑,在切削时,更能突显其卓越的加工稳定性。

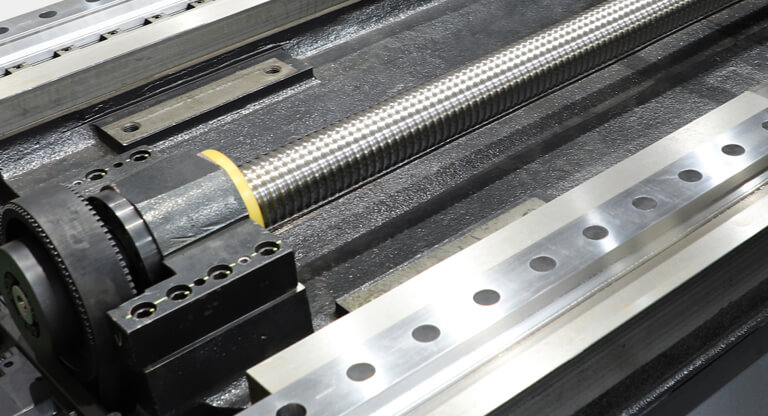

- 大直径预紧滚珠丝杆搭配轴向重负荷型滚柱导轨的结构,形成高刚性机床完美结构。
- 立柱单独横移以及工作台单轴运动,允许重型工件加工,并提高工件的可接近性。
- 三轴由高精度的(C3级)大直径滚珠丝杆传动,全系列搭配交流伺服马达驱动,精度高,刚性好。
规格参数表
項目 | 單位 | HBD2518-130 | HBD3020-130 | HBD4020-130 | HBD4026-130 |
行程 | |||||
X轴行程 | mm | 2500 | 3000 | 4000 | 4000 |
Y轴行程 | mm | 1800 | 2000 | 2000 | 2600 |
Z轴行程 | mm | 1500 | 1500 | 1500 | 1500 |
W轴行程 | mm | 700 | 700 | 700 | 700 |
主轴鼻端至工作台面距离 | mm | 150-1950 | -50~1950 | -50~1950 | -50~1950 |
主轴鼻端至工作台中心距离 | mm | -100-2100 | 0-2200 | 0-2200 | 0-2200 |
地面至工作台表面距离 | mm | 1110 | 1350 | 1350 | 1350 |
工作台 | |||||
工作台面积 | mm | 1200x1400 | 1400x1600 | 1400x1600 | 1600x1800 |
选购20002000(荷重) | 不开放(不开放) | 1600*1800(15000) | 1600x1800(15000) | 1800x2000(15000) | |
工作台荷重 | kg | 6000 | 8000 | 8000 | 10000 |
工作台分度(B轴分度) | Degree |
0.001° |
0.001° | 0.001° | 0.001° |
T型槽尺寸(宽x槽x距离) | mm |
22x5x200 |

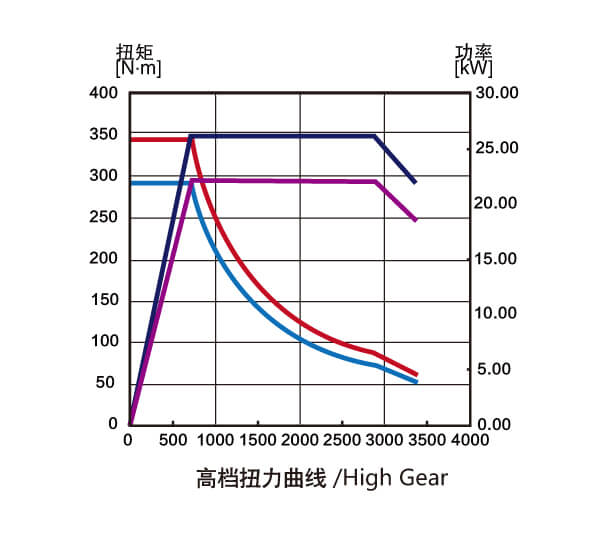

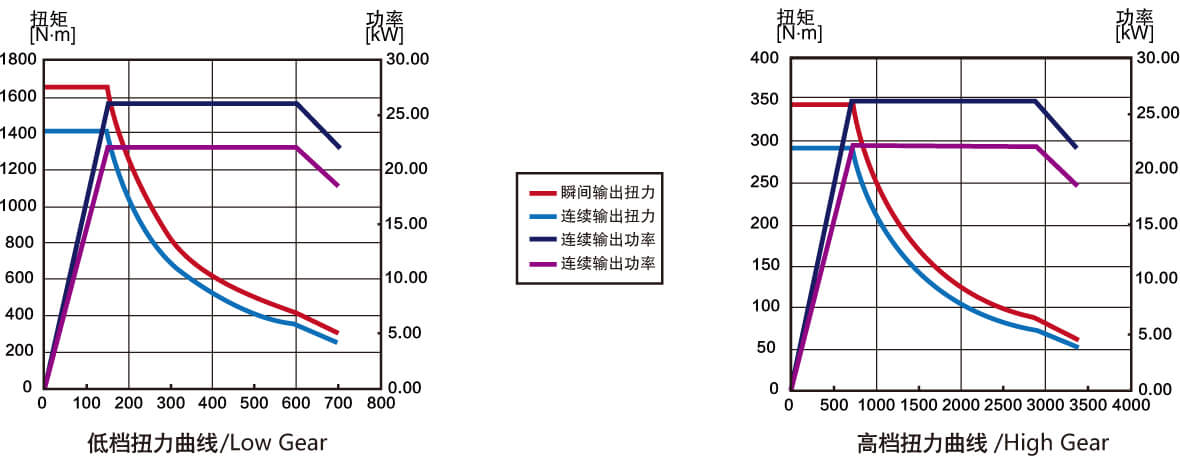

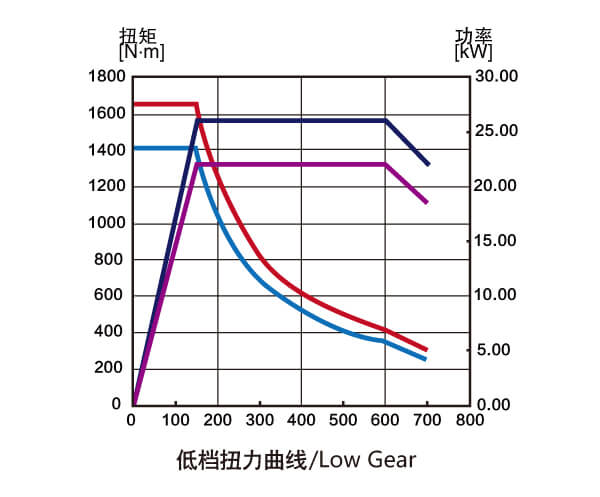

24x7x200 | 24x7x200 | 24x7x200 |
主轴 | |||||
主轴转速 | rpm | 2500 | 2500 | 2500 | 2500 |
主轴马达(连续/30分) | kW(HP) | 22/26(25/30) | 22/26(25/30) | 22/26(25/30) | 22/26(25/30) |
主轴锥度 | # | NO.50 | NO.50 | NO.50 | NO.50 |
主轴型式 | Type | 两档齿轮 | 两档齿轮 | 两档齿轮 | 两档齿轮 |
主轴前端轴承直径 | NN3036/Φ280 | NN3036/Φ280 | NN3036/Φ280 | NN3036/Φ280 | |
储刀仓 | |||||
刀柄型式 | ISO | BT50 | BT50 | BT50 | BT50 |
拉刀螺栓 | MAS-P40-1(45°) | MAS-P40-1(45°) | MAS-P40-1(45°) | MAS-P40-1(45°) | |
刀库容量 | Tools | 40T | 40T | 40T | 40T |
换刀时间 | sec | 90 | 90 | 90 | 90 |
最大刀具直径/刢刀空直径 | mm | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 |
最大刀具长度 | mm | 400 | 400 | 400 | 400 |
最大刀具重量 | kg | 25 | 25 | 25 | 25 |
进给 | |||||
X/Y/Z/W轴快速位移 | m/min | 10/8/8/6 | 8/8/8/6 | 8/8/8/6 | 8/8/8/6 |
切削进给速率 | mm/min | 5000 | 5000 | 5000 | 5000 |
气压需求 | kg/cm² | 7 | 7 | 7 | 7 |
机床所需电源容量 | kVA | 70 | 70 | 70 | 70 |
冷却箱容量 | L | 300 | 300 | 300 | 300 |
机床尺寸与重量 | |||||
长 | mm | 7000 | 8500 | 9500 | 9500 |
寬 | mm | 3500 | 7800 | 7800 | 7800 |
高 | mm | 4100 | 4100 | 4100 | 4700 |
機床淨重 | kg | 30000 | 34000 | 38000 | 40000 |
項目 | 单位 | 2518 | 3020 | 4020 | 4026 |
设备总长(A) | mm | 7000 | 8500 | 9500 | 9500 |
设备纵深(B) | mm | 6500 | 7800 | 7800 | 7800 |
设备高度(C) | mm | 4100 | 4100 | 4100 | 4700 |
回旋直径 | mm | Φ2050 | Φ2350 | Φ2350 | Φ2500 |
机型 | A | B | C | D | E | F | G | H | T槽数 |
HBD-2518 | 1250 | 1250 | 225 | 200 | 22 | 40 | 16 | 40 | 5 |
HBD-3020 | 1600 | 1400 | 100 | 200 | 24 | 45 | 18 | 42 | 7 |
HBD-4020 | 1600 | 1400 | 100 | 200 | 24 | 45 | 18 | 42 | 7 |
HBD-4026 | 1800 | 1600 | 200 | 200 | 24 | 45 | 18 | 42 | 7 |
