- A - Z轴六滑块全支撑提供稳定的上下切削力
- B - 螺杆预拉设计维持精度可靠性
- 采用大跨距底座结构，为机器提供强大承载力的同时，也满足重切削的高刚性需求。

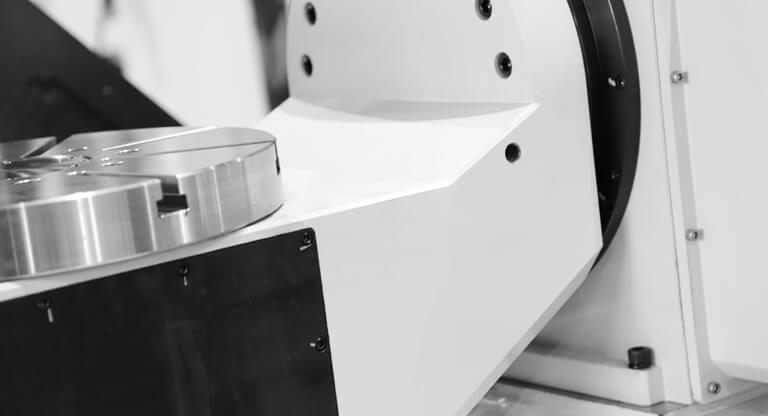

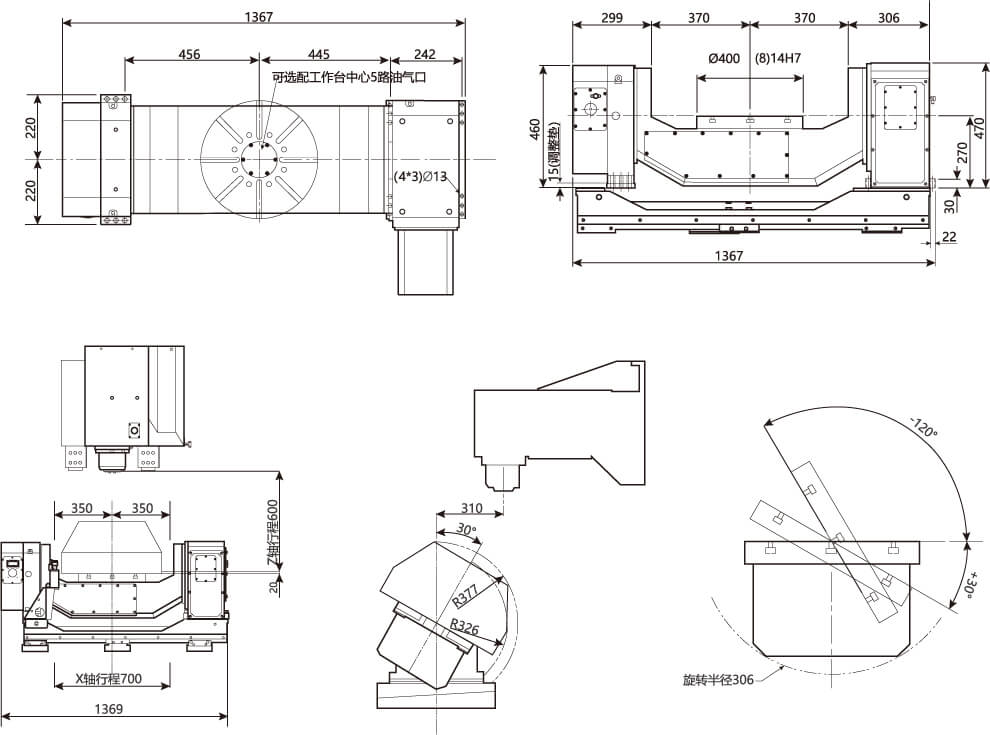

- 大跨距一体式铸造成型，A轴+30°~-120°摆动，结合C轴±360°运动，满足复杂曲面连续加工应用的需求。
- 工作台盘径达Φ400mm，T形槽45°八向辐射状排列，挟持应用方便可靠。
规格参数表
| 项目 | 单位 | UC-400 |
| 行程 | ||
| X轴行程 | mm | 700 |
| Y轴行程 | mm | 620 |
| Z轴行程 | mm | 600 |
| 主轴鼻端至工作台面距离 | mm | 20-620 |
| 工作台 | ||
| 工作台尺寸（X*Y） | mm | Ø400 |
| 工作台最大载重量 | kg | 255（水平） 200（倾斜） |
| 工作台T槽尺寸（宽度x槽数x间距） | mm | 14H7/8*45度均分 |
| 主轴 | ||
| 主轴转速 | rpm | 10-12000 |

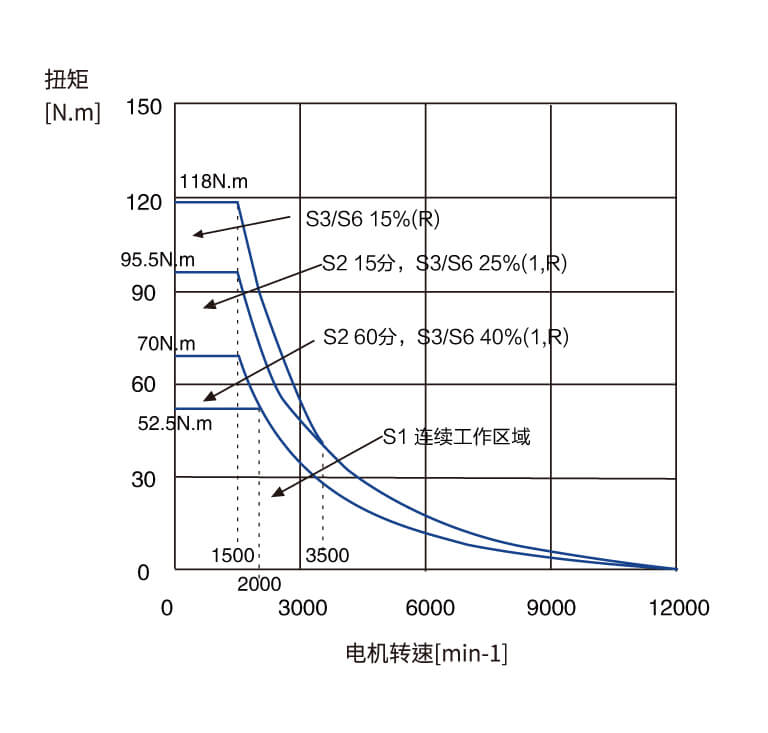

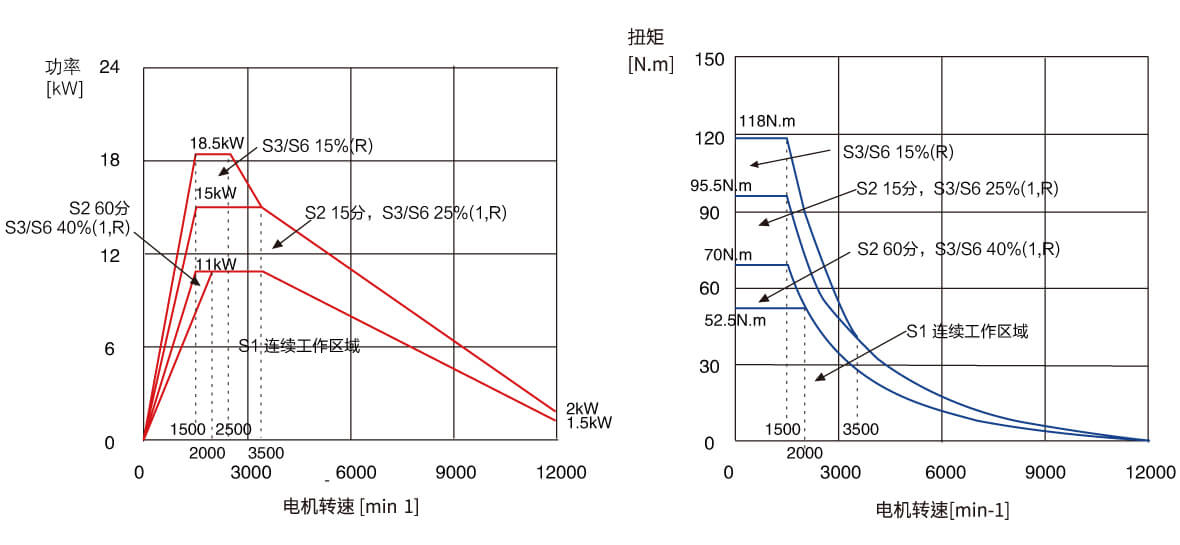

| 主轴马达（连续/30分钟） | kW | 11/15 |
| 主轴內锥孔 | BT40 | |
| 进给率 | ||
| 快速进给率（X/Y/Z） | mm/min | 36000/36000/36000 |
| 切削进给速率 | mm/min | 1-10000 |
| 换刀系统(选配项) | ||
| 刀具容量（标准/可选） | set | 30 |
| 刀库形式 | 刀臂式 | |
| 相邻刀最大刀具直径 | mm | Ø80 |
| 空邻刀最大刀具直径 | mm | Ø150 |
| 最大刀具长度 | mm | 300 |
| 最大刀具重量 | kg | 8 |
| 机床精度 | ||
| 定位精度（全行程） | mm | 0.012 |
| 重复定位精度（全行程） | mm | 0.006 |
| 系统 | ||
| 控制器 | FANUC 0I-MF | |
| 油气压系统 | ||
| 水箱容量 | liter | 250（前排）/270（后排） |
| 气压压力需求 | kg/cm2 | 6 |
| 电力 | ||
| 电力规格 | AC380±10%,3相，60Hz/50Hz | |
| 电力需求 | kVA | 25 |
| 其他 | ||
| 机器重量 | T | 7.2 |

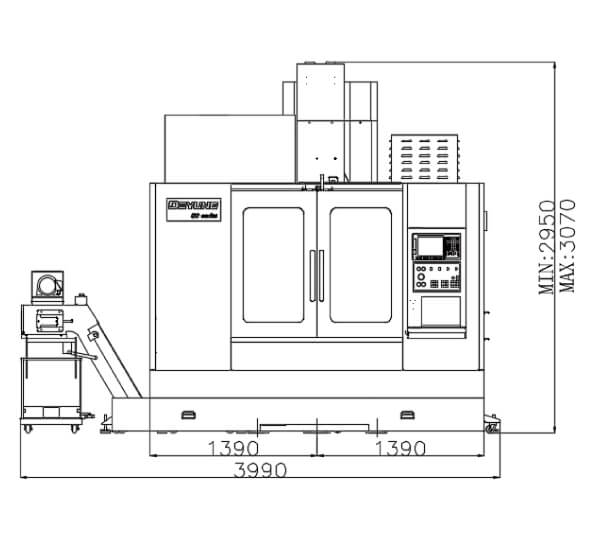

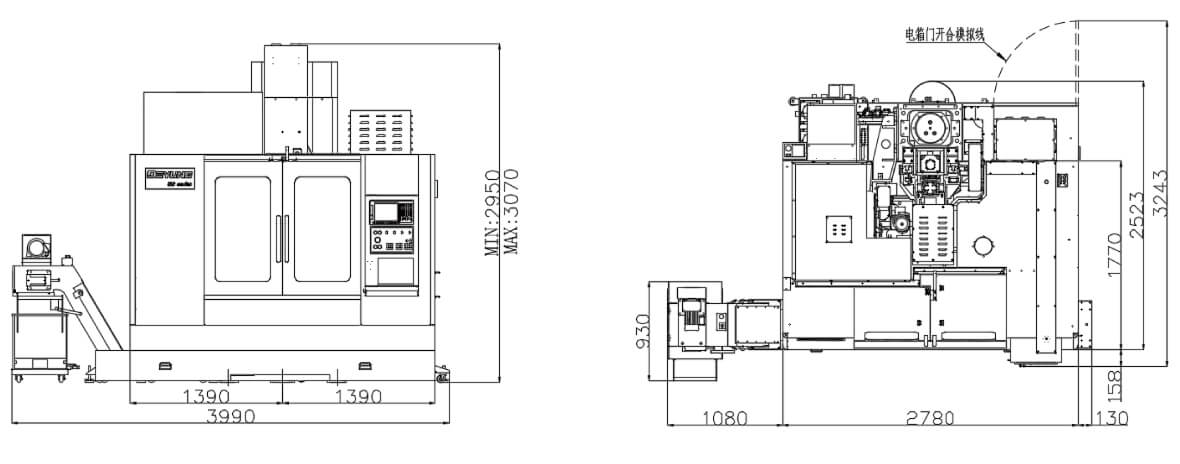

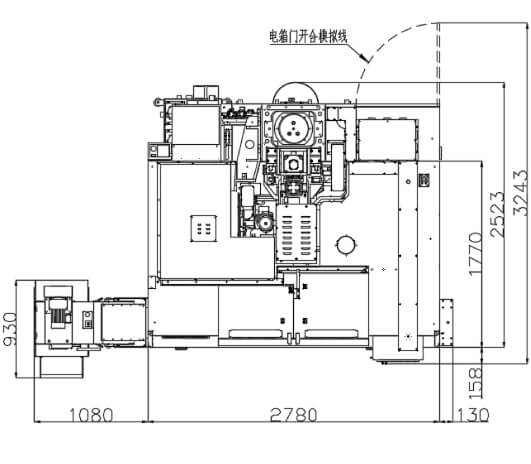

| 占地面积（长*宽） | mm | 4220x2680（前排）/2780x3150（后排） |
| 机器高度（最高） | mm | 3070 |
